鋼製グレーチング原材料パネル

Name: 鋼製グレーチング原板
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

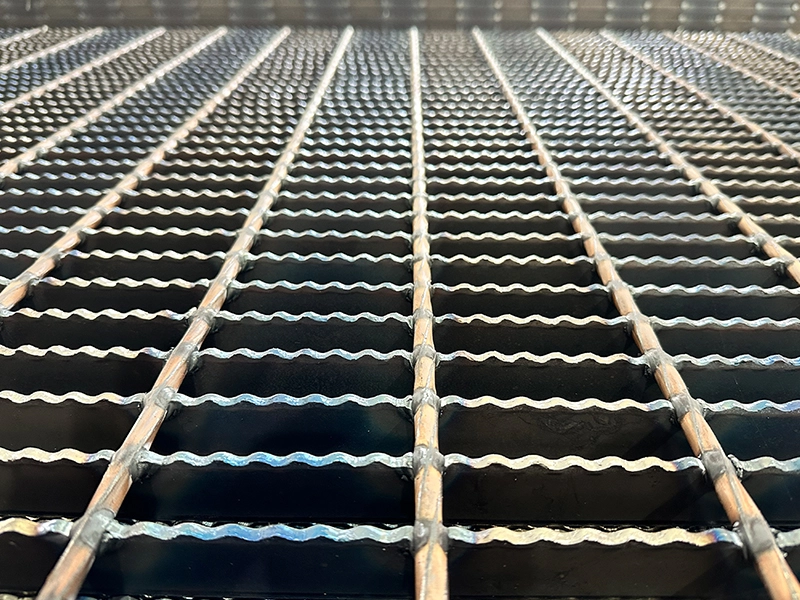

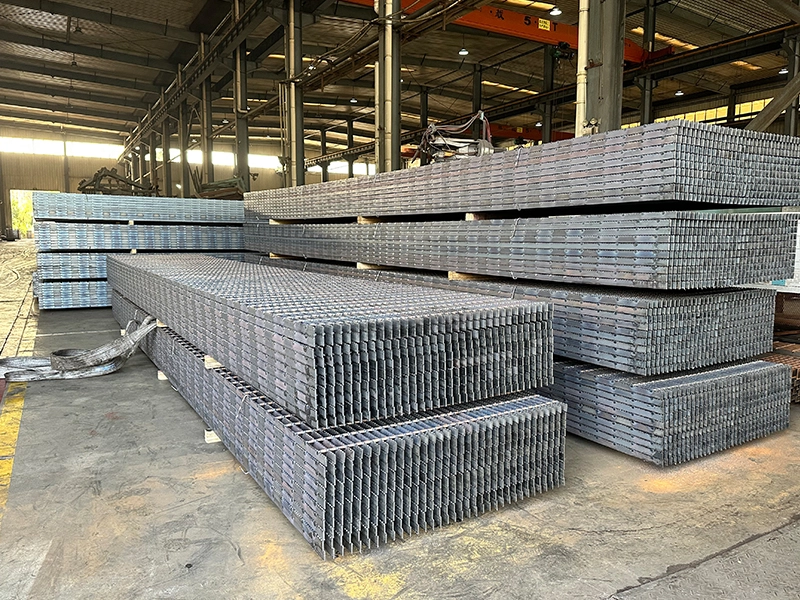

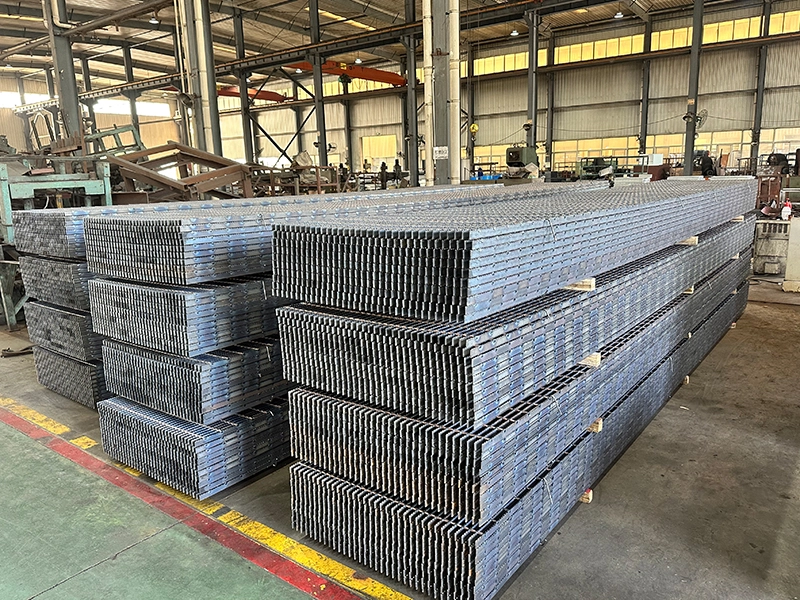

鋼製グレーチング原板は、平坦で未加工の鋼製グレーチングであり、歩道、階段踏板、溝蓋、その他さまざまな産業用途などの完成品を作るための基材としてよく使用されます。

これらの原板は通常、炭素鋼、ステンレス鋼、または溶融亜鉛メッキ鋼で作られ、さまざまなサイズ、厚さ、耐荷重能力があります。

Request A Quote

鋼製グレーチングパネルは通常、以下の2つの主要部品で構成されています：

ベアリングバー（支持バー）： パネルの長さ方向に平行に走る主要な支持バーで、強度と耐荷重性を提供します。

クロスバー（クロスロッド）： これらのバーはベアリングバーに対して垂直に配置され、ベアリングバーを所定の位置に保持してグリッドパターンを形成します。また、パネルに安定性を加えます。

素のスチールグレーチングパネルは、エンドユーザーの要件に応じて標準サイズまたはカスタム寸法に切断されることがよくあります。その後、耐食性のために亜鉛メッキ（亜鉛コーティング）や塗装などの追加処理を施したり、特定の設計ニーズを満たすために溶接や機械加工が行われる場合があります。

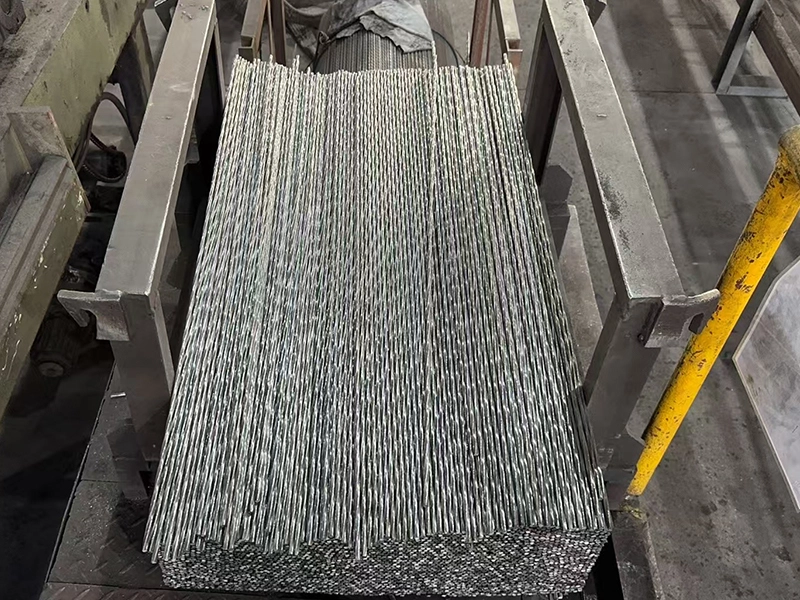

クロスバー（またはクロスロッド）

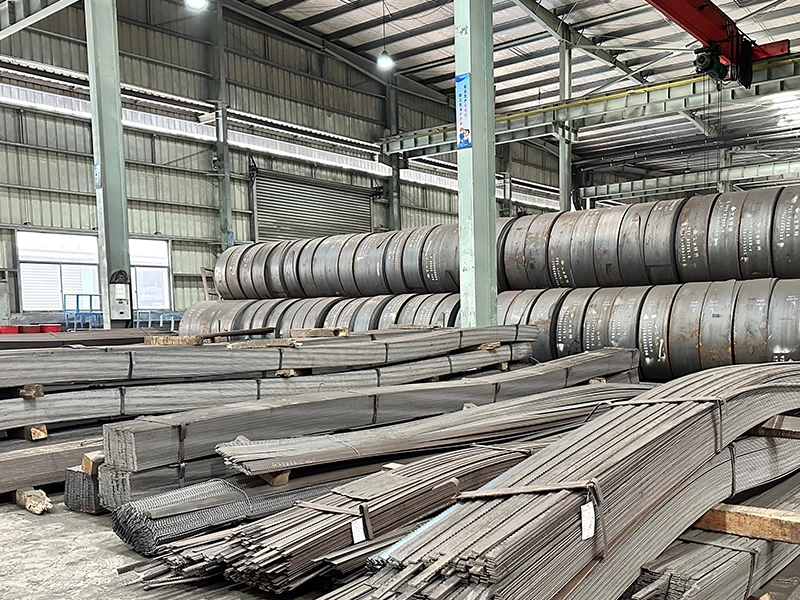

ベアリングバー

ベアリングバー(mm)	クロスバー(mm)			ベアリングバー間隔(mm)			クロスバー間隔(mm)			幅(mm)	長さ(mm)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
※上表は標準仕様です。その他の型番が必要な場合は、お客様向けにカスタマイズいたします。

スチールグレーチング材

溶融亜鉛めっき

めっき規格	中国	アメリカ
めっき規格	GB/T 13912	ASTM A123/A 123M
材料厚さ	3≤t≤6	1.6≤t≤3.2	3.2≤t≤4.8	4.8≤t≤6.4
最小平均厚さ（μm）	70	65	75	75
換算	mils=μmx0.03937　　　　　　　　　　　　oz/ft²=μmx0.02316　　　　　　　　　　　　　　g/m²=μmx7.067
※めっき層の厚さはお客様のご要望に応じてカスタマイズ可能です
