競技場のキャットウォーク用スチールグレーチング

Table of Content [Hide]

スタジアムのキャットウォーク用スチールグレーチングは、スタジアムのキャットウォークに使用される鉄骨製品です。以下では、その特徴、適用シーン、設置ポイントなどの側面から紹介します。

特徴

高強度・高耐荷重性: 荷重を受け持つフラットスチールとクロスバーを一定の間隔で縦横に溶接して作られています。構造が堅固で、強度と耐荷重性が高く、スタッフや関連設備の重量に耐えることができ、静的または動的荷重下でも安定性と信頼性を確保できます。

優れた滑り止め性: 表面は通常、滑り止め処理が施されており、例えばギザギザのフラットスチールや特殊な表面加工を使用して摩擦を高め、歩行時の転倒事故を効果的に減らし、使用の安全性を確保します。

良好な通気性と採光性: ユニークな格子構造により空気が自由に循環し、スタジアムのスタンドエリアの換気状況を改善し、光を通すことで採光効果を高め、日中の人工照明への依存を減らします。

強い耐食性: 一般的に炭素鋼で作られ、溶融亜鉛めっきなどの防食処理が施されています。スタジアムのような人が多く頻繁に使用される環境でも、錆びずに長期間使用でき、耐用年数を延ばし、交換やメンテナンスの頻度を減らします。

美しく、掃除が簡単: シンプルなラインとユニークな格子模様は、近代的な体育館の建築様式と調和し、建物の美観を高め、汚れ、雨、雪、水が溜まりにくく、自己洗浄能力が高く、メンテナンスが容易です。

軽量構造で持ち上げが容易: 重量が比較的軽く、輸送や巻き上げが容易で、設置工程での人件費と時間コストを節約し、施工効率を向上させます。

適用シーン

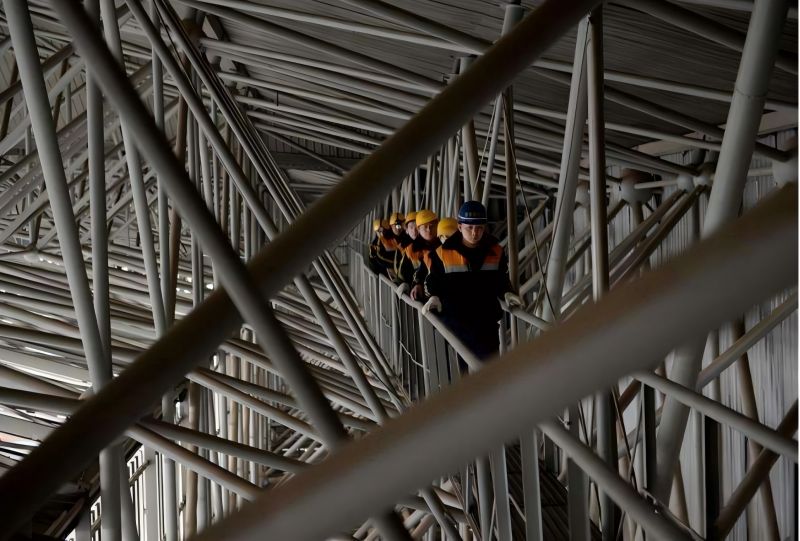

保守通路: スタジアムのステージ上部または前に設置される保守通路は、スタッフが照明、音響、舞台機構などの付帯施設を設置・保守するために使用されます。スチールグレーチングその多くの利点から、保守通路で広く使用されています。

天井用途: スタジアムのスタンドの天井に使用でき、一定の荷重に耐え、換気、採光、美観の要件を満たします。

階段と通路: スタジアムのスタンドの階段、通路などの部分に敷設され、観客とスタッフに安全で信頼できる通路表面を提供します。

設置ポイント

準備: スチールグレーチングを購入する前に、メーカーと連絡を取り、図面を分割し、事前に穴あけが必要な柱、梁などの部分に穴を開ける必要があります。同時に、現場の品質管理担当者は、納入されたスチールグレーチングの種類、材質、仕様、塗装、外観品質を注意深く検査し、設計図面と品質証明書類を確認する必要があります。

基礎処理: 構造検査合格後、プレートを吊り上げる前に、鉄骨梁上の油、塗料、ゴミを注意深く除去し、鉄骨梁の表面が清潔で平らであることを確認します。

敷設条件: スチールグレーチングの設置は、対応する鉄骨梁が完成し、中塗り塗料と防火塗料が塗布された後に行う必要があり、高力ボルトが最終的に締め付けられ、床梁の溶接が合格し、アークスタートプレートが除去され、ノードに中塗り塗料、防火塗料が充填され、仮設置が完了した後にのみ敷設できます。

位置決めと墨出し: スチールグレーチングの敷設図に従って、敷設位置線を測定し、墨出しを行い、鉄骨梁の上フランジ平面に墨線でマークを付け、スチールグレーチングの敷設精度を確保します。

巻き上げと配置: スチールグレーチングを持ち上げる際、変形を防ぐために、柔らかいスリングを使用するか、ワイヤーロープとスチールグレーチングの角にゴムを追加するか、スチールグレーチングの下にパッドを使用し、しっかりと固定します。指定された場所に持ち上げた後、スチールグレーチングの敷設図と仕様要件に厳密に従ってプレートをまっすぐにし、締め固め、対称的に固定する必要があります。

固定方法: 一般的に溶接による固定が使用され、側面で500mmごとに溶接点を設け、4mmの山形鋼溶接、20mmの溶接長、5-10mmのスチールグレーチング設置ギャップを設けます。これは現場の実際の状況に応じて調整できます。溶接後、溶接スラグとスパッタを除去し、手作業で亜鉛リッチペイントを2回塗布する必要があります。

メンテナンス

定期点検: キャットウォーク用スチールグレーチングを定期的に点検し、変形、緩み、溶接割れなどがないか確認します。問題がある場合は、及時に修理または交換します。

表面の清掃: スチールグレーチングの表面のほこりやゴミを定期的に清掃し、表面を清潔に保ち、自己洗浄能力と美観を確保します。

防食処理: 溶融亜鉛めっきスチールグレーチングの場合、めっき層の損傷が見つかった場合は、及時に修理する必要があります。亜鉛リッチペイントの塗布などの防食処理を使用して、スチールグレーチングの耐用年数を延ばすことができます。

代表的なケース1

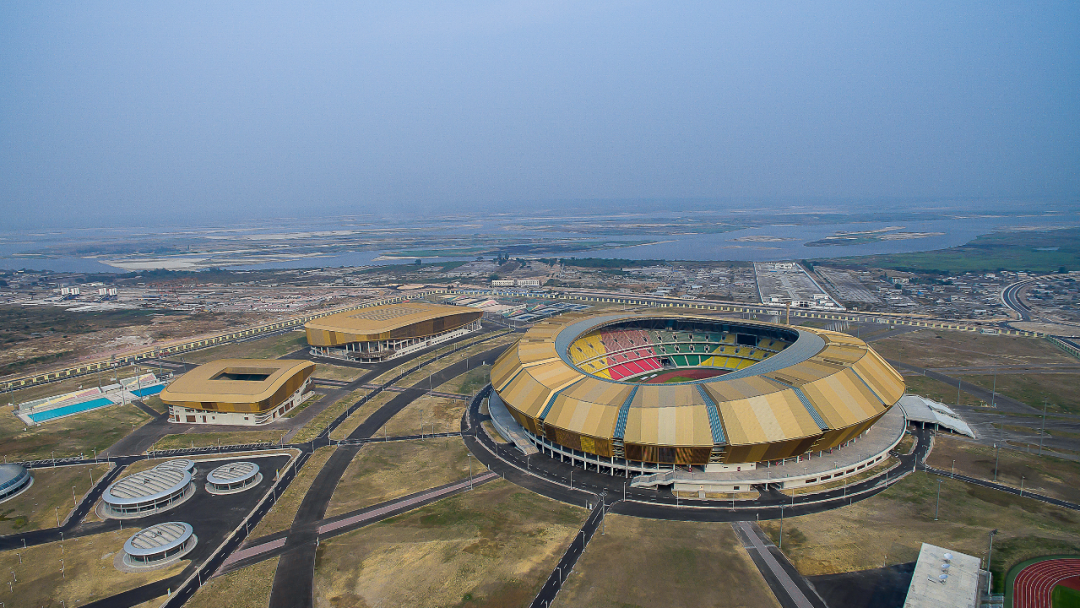

ブラザビル・スタジアム建設プロジェクト

プロジェクト所在地: コンゴ共和国

プロジェクト面積: スタジアム・プール・キャットウォーク

スチールグレーチング仕様: G205/30/100、20x5 mm ベアリングバー、30x100 mm ピッチ

プロジェクト数量: 65トン

コンゴ・ブラザビル・スタジアムには、6万人収容のスタジアムと練習場、2,000人収容の水生センター、10,000人収容の屋内体育館、道路システムと緑化、駐車場、周辺の市営パイプネットワークプロジェクトが含まれます。総契約額は5億5,800万米ドルです。このプロジェクトは2015年の第11回全アフリカ競技大会のメイン会場であり、コンゴ（ブラザビル）の国家的ランドマーク的建物となっています。2016年10月、このプロジェクトは中国建設業協会から国家品質プロジェクトの魯班賞を受賞しました。
