スチールグレーチングメーカー

Name: スチールグレーチング
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

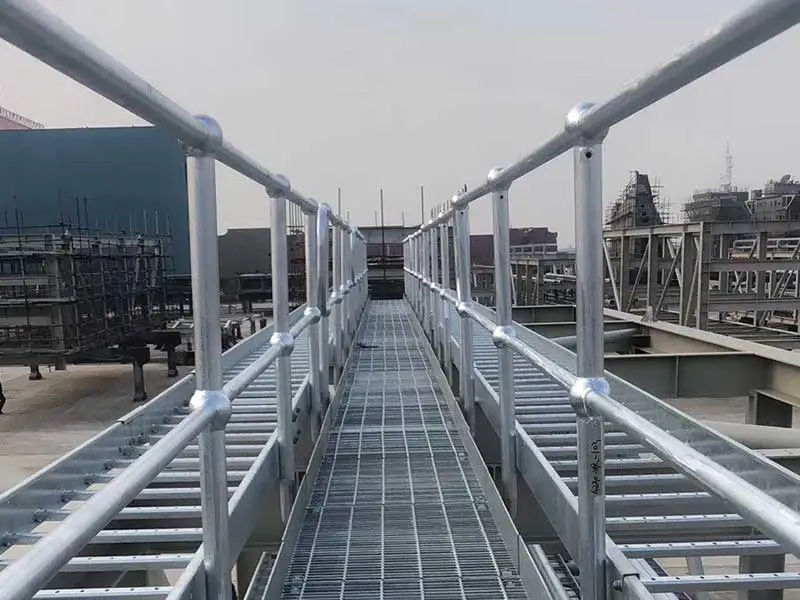

溶融亜鉛めっき鋼製グレーチングは、バーグレーチングとも呼ばれ、荷重支持用の平鋼とクロスバーを一定の間隔で配置し、高圧抵抗溶接機で原板に溶接した後、切断、切欠き、穴あけ、ヘミング加工などの工程を経て製品となります。溶接された鋼製グレーチングは溶融亜鉛液中に浸漬され、亜鉛鉄合金反応によってグレーチング表面に緻密な亜鉛層が形成されます。この工程により、鋼製グレーチングの耐食性を大幅に向上させ、使用寿命を延ばすことができます。

Request A Quote

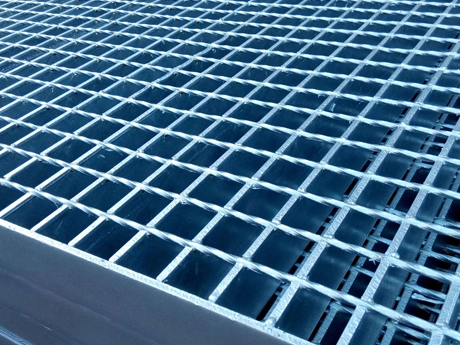

プレーン表面の溶融亜鉛めっき鋼製グレーチング

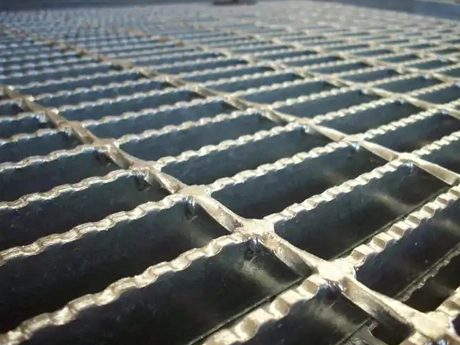

溶融亜鉛めっき鋼製グレーチング（鋸歯状表面）

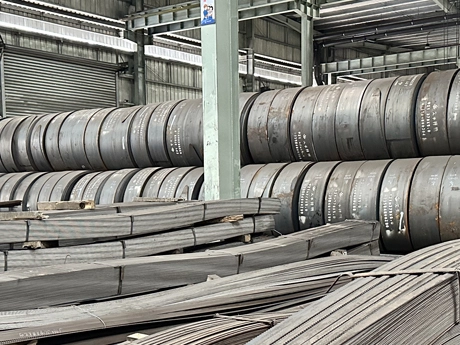

スチールグレーチング原材料鋼材コイル・棒鋼

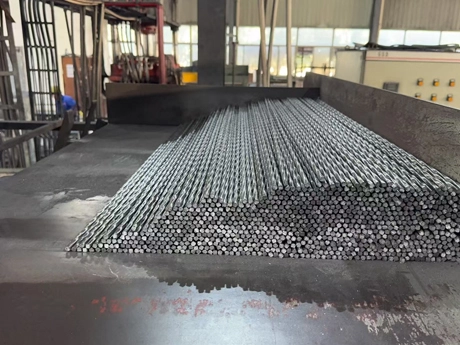

鋼製グレーチング原材料のツイストバー

製鉄プロセス

プレス溶接鋼製グレーチング。 クロスバーは自動抵抗溶接機によりベアリングバーに圧入されます。この工程は溶接鋼製バーグレーチングの製造において一般的に使用されています。

貫通溶接グレーチング。ベアリングバーにあらかじめ穴を開けます（通常は中央部）。クロスバー（通常は丸棒）を挿入し、溶接して成形します。

プレスロック鋼製グレーチング。 プレスロック鋼製グレーチングは、ベアリングバーに溝入れ（穴あけ）、クロスフラットバーまたはセレーションバーの圧入、溶接、仕上げなどの工程を経て製造されます。このタイプのグレーチングは、重荷重用鋼製バーグレーチング用途において優れた性能を発揮し、強度と耐腐食性が求められる産業で広く使用されています。

スウェージロックグレーチング。 クロスバーにあらかじめねじ加工を施し、専用設備で圧着して成形します。スウェージロックグレーチングは、アルミ製グレーチングの製造において一般的に使用されています。

リベット固定鋼製グレーチング。連結バー（クロスバー）をベアリングバーと平行な方向に曲げ、リベットで固定します。この方法は、ステンレス鋼製バーグレーチングやその他のカスタムバーグレーチングの製造に使用され、重荷重用途において長期的な耐久性を確保します。

鋼製グレーチング材質・製造基準

規格	製造規格	鋼材規格
規格	製造規格	承重バー	クロスバー	ステンレス鋼
中国	YB/T 4001.1-2019	GB/T 700 Q235 Q235B	GB/T 700 Q235	ASTM A240 GR304(L) または GR316(L)
米国	ANSI/NAAMM(MBG531-00)	ASTM A1011 CS Type B または ASTM A36	ASTM A510	ASTM A240 GR304(L) または GR316(L)
イギリス	BS4592	BS EN 10025	BS EN 10025	BS EN 10258
ドイツ	DIN24537-1	DIN EN 10025	DIN EN 10025	DIN EN 10088
オーストラリア	AS1657	BS EN 10025	BS EN 10025	BS EN 10258

標準グレーチング仕様

承重バー(mm)	クロスバー(mm)			承重バー間隔(mm)			クロスバー間隔(mm)			幅(mm)	長さ(mm)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	その他
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	その他
*上表は標準仕様です。その他の鋼製バーグレーチングサイズが必要な場合は、工場にてお客様のご要望に応じてカスタマイズいたします。

溶融亜鉛めっき規格

亜鉛めっき規格	中国	米国
亜鉛めっき規格	GB/T 13912	ASTM A123/A 123M
材料厚さ	3≤t≤6	1.6≤t≤3.2	3.2≤t≤4.8	4.8≤t≤6.4
最小平均厚さ(μm)	70	65	75	75
換算	mils=μmx0.03937 　　　　　　　　　　　　oz/ft²=μmx0.02316 　　　　　　　　　　　g/m²=μmx7.067
*亜鉛めっき層の厚さは、お客様のニーズに応じて亜鉛めっき鋼製グレーチングメーカーがカスタマイズできます。
