リベット式スチールグレーチング

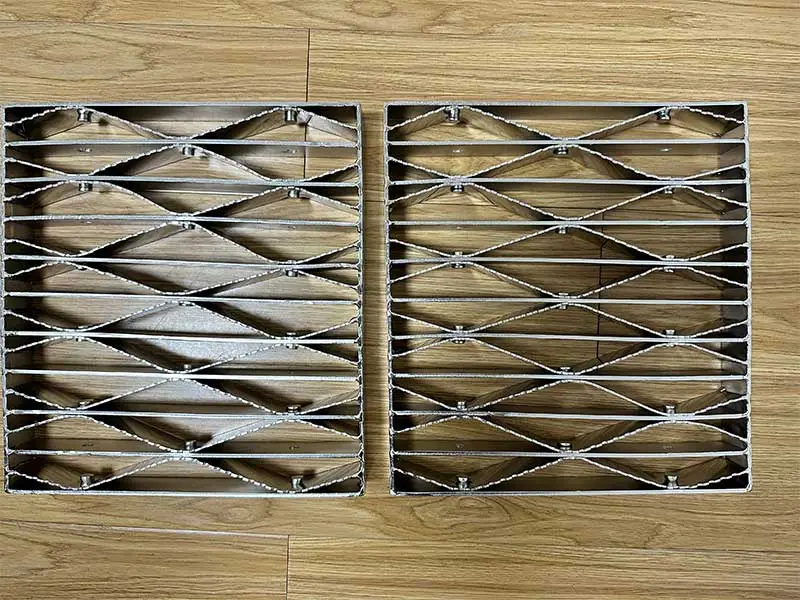

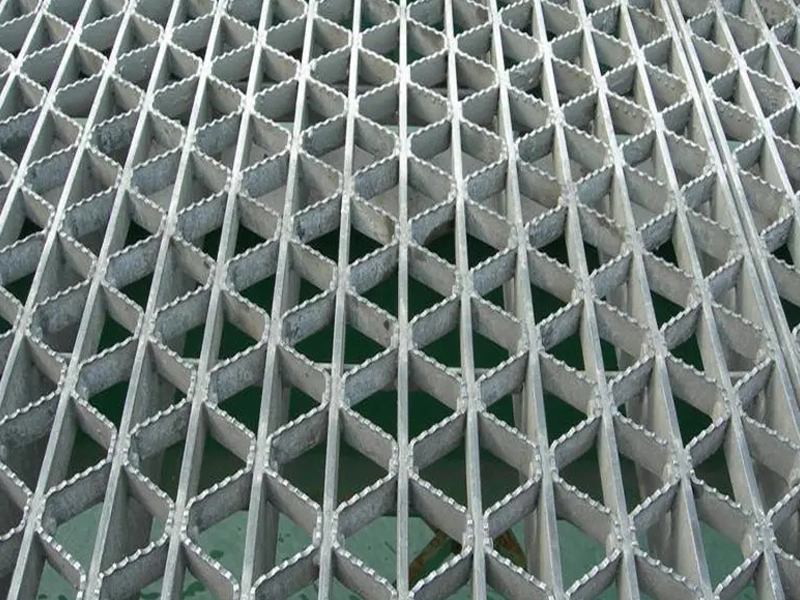

リベット式グレーチングは、高い耐荷重性、柔軟性、耐アルカリ性・耐酸性、そして滑り止め表面を備えたスチールグレーチング製品の一つです。

高強度のリベットを使用して網目状のバーと荷重支持バーを一体化し、強固な接合部を形成します。

炭素鋼、ステンレス鋼、またはアルミニウムで製造することができます。

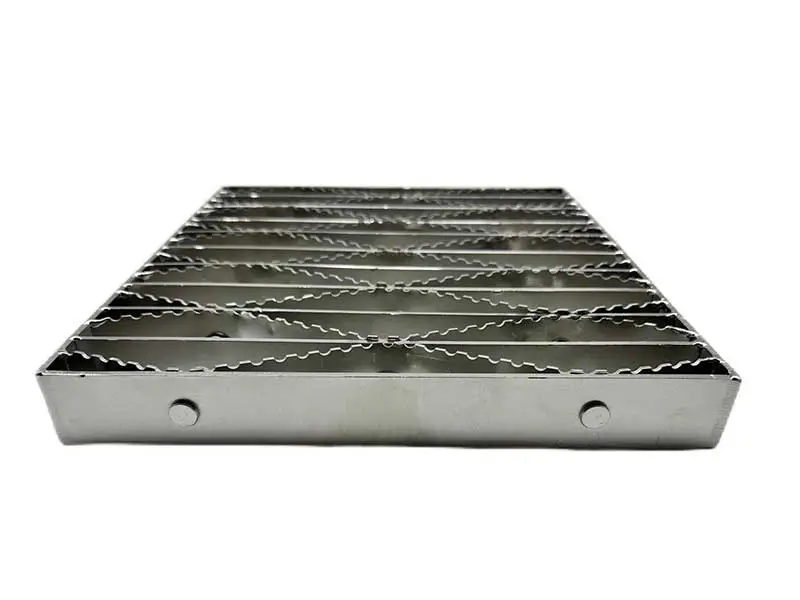

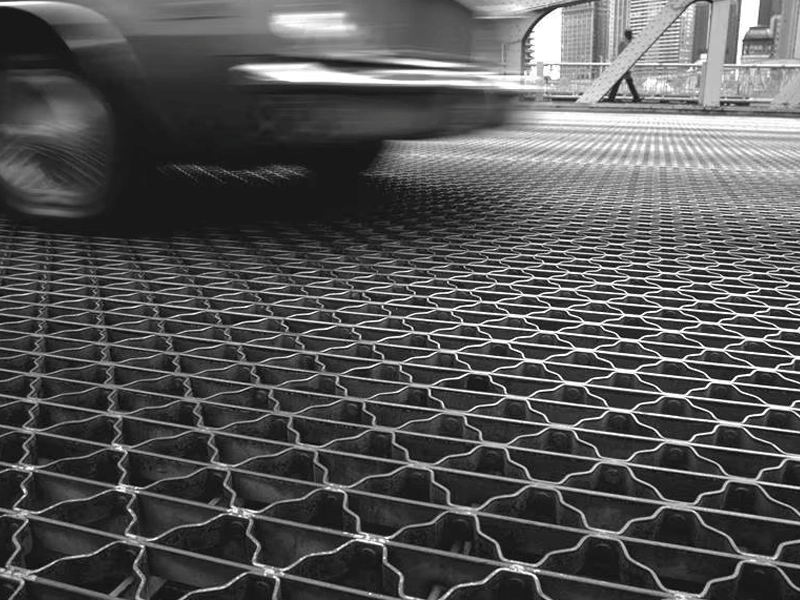

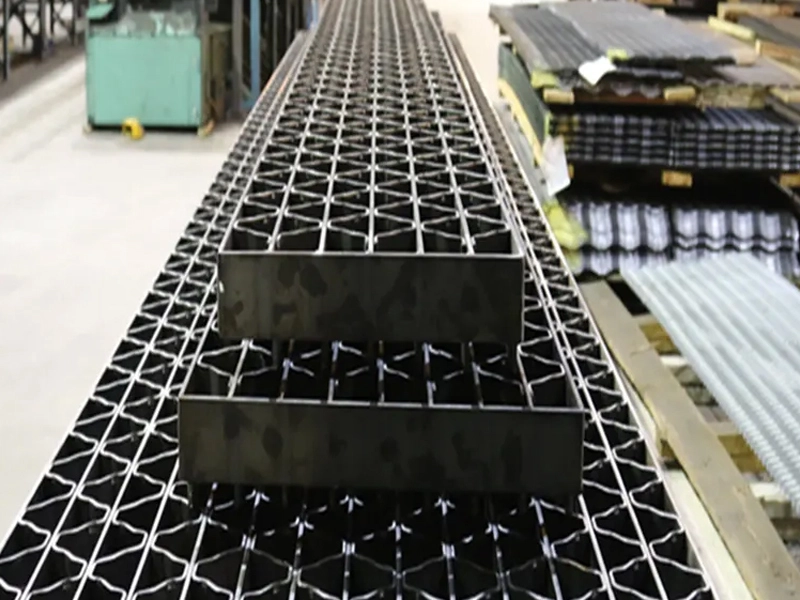

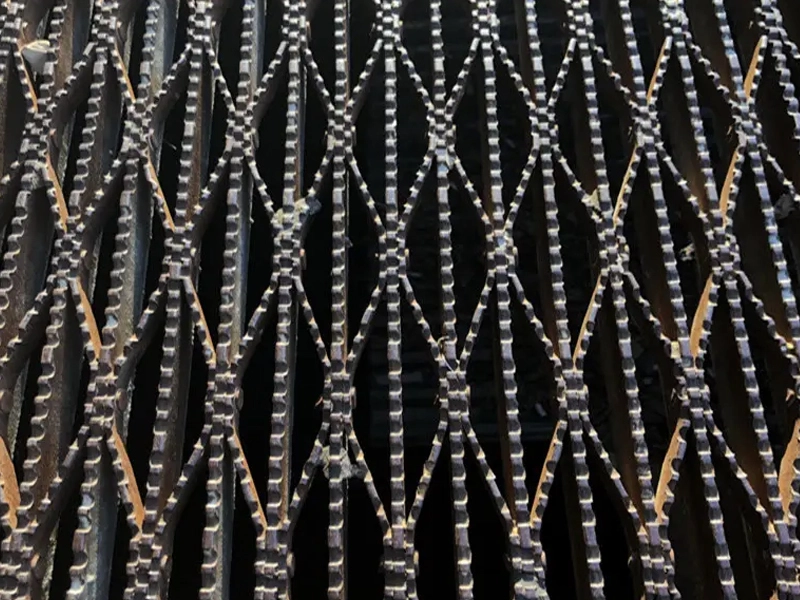

さらに、平滑表面と鋸歯状表面の両方が用意されています。リベット式スチールグレーチングは、階段踏み板、歩道、床材、カバー、橋梁デッキとして広く使用できます。

Request A Quote

鋼製グレーチングのリベット留め方法

まず、設計で要求される間隔に従って切断した平鋼とクロスバーを配置し、リベットガンやその他のリベット締め設備を用いて、リベットを平鋼とクロスバーの連結穴に通し、リベットを圧搾またはハンマーで叩いて変形させることで、平鋼とクロスバーを強固に接続します。

リベット固定グレーチングは、炭素鋼、6000系アルミニウム、300系ステンレス鋼で提供されます。これらの製品は、支持バーの間隔が1-1/8インチまたは3/4インチで製造され、標準的なリベット間隔は7インチ（中心間）です。オプションとして、3-1/2インチ（中心間）の密なリベット間隔もご利用いただけます。

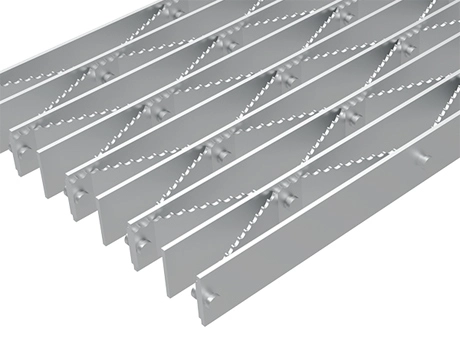

標準的なセレーションは、組立時にグレーチングバーの歯が支持バーの上面よりわずかに高くなるように形成されます。また、ユーザーが100%セレーションを指定することもでき、その場合、支持バーとクロスメンバーの両方にセレーションが設けられます。

リベット固定グレーチングの仕様

材質: 炭素鋼、6000系アルミニウム、300系ステンレス鋼
カテゴリー: リベット格子は、耐荷重能力により軽荷重用と重荷重用のリベット格子に分類できます。
表面処理: 溶融亜鉛めっき、塗装、またはミル仕上げ。

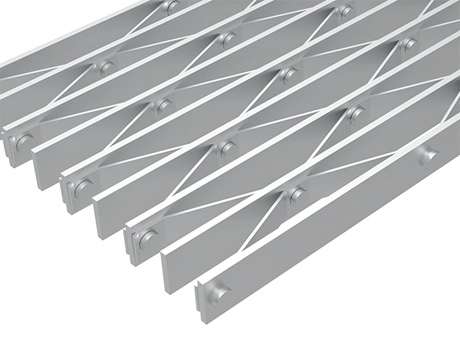

表面タイプ: 平滑表面または鋸歯状表面。
規格: ANSI/NAAMM規格MBG 531に適合。

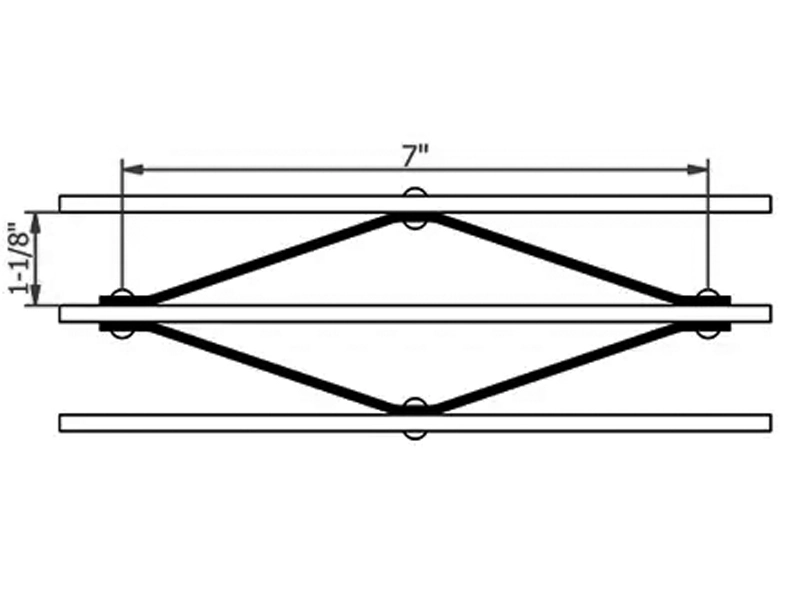

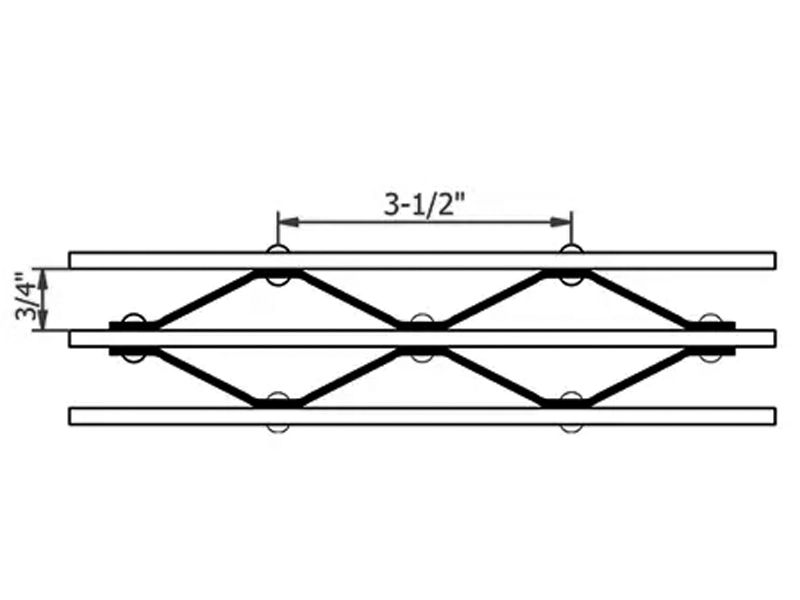

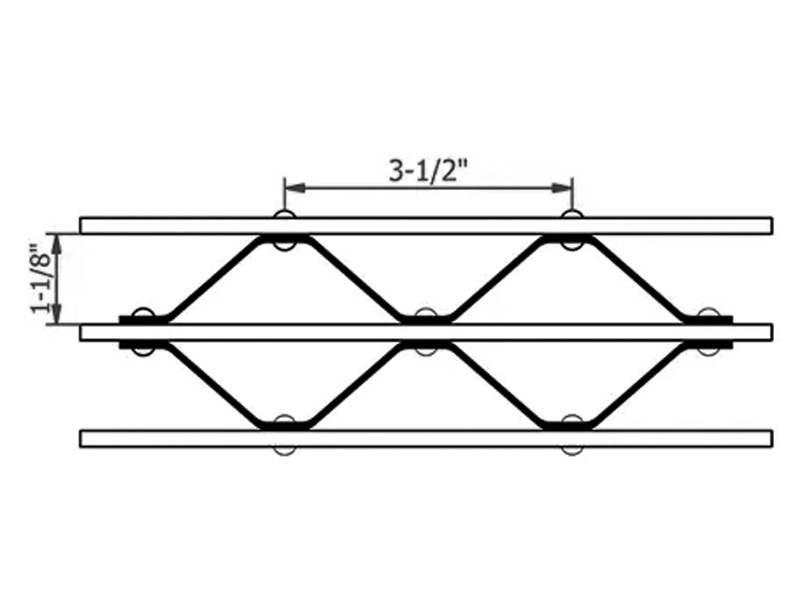

間隔: これらの製品は、担持バーが1-1/8インチまたは3/4インチ間隔で配置され、標準リベット間隔は7インチ中心です。オプションとして、3-1/2インチ中心の密なリベット間隔も利用可能です。

表1: 18-R-7/3.5 (1-1/8インチ) 鋼製荷重表
担持バーサイズ（インチ）	概算重量 psf *	最大歩行者スパン**	荷重タイプ	無支持スパン
担持バーサイズ（インチ）	概算重量 psf *	最大歩行者スパン**	荷重タイプ	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	全ての荷重とたわみは理論値であり、担持バーの総断面に基づき、繊維応力18,000 psiを使用して算出されています。
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	これらの値は絶対的なものではなく、実際の荷重
			C	613	490	409	350	306	272	245	容量は、ミルおよび製造公差のわずかな変動によって影響を受けます。
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	太線の左側のスパンの格子は、100 psfの等分布荷重に対するたわみが1/4インチ以下です。
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - ポンド/平方フィートでの等分布荷重
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - ポンド/フィートの格子幅での集中荷重
			C	1090	872	726	623	545	484	436	396	D - インチでのたわみ
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* 1平方フィートあたりの重量は、7インチ中心のリベット間隔に基づいています。3-1/2インチのリベット中心の場合は0.40 psfを加算してください。
** 最大歩行者荷重は、100ポンドの等分布荷重で、たわみが1/4インチ以下の場合と定義されます。1/4インチの最大たわみ基準は歩行者の快適性と一致すると考えられますが、他の荷重条件では、指定権限者の裁量により超える場合があります。

表2: 12-R-7/3.5 (3/4インチ) 鋼製荷重表
担持バーサイズ（インチ）	概算重量 psf *	最大歩行者スパン**	荷重タイプ	無支持スパン
担持バーサイズ（インチ）	概算重量 psf *	最大歩行者スパン**	荷重タイプ	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	全ての荷重とたわみは理論値であり、担持バーの総断面に基づき、繊維応力18,000 psiを使用して算出されています。
			D	0.099	0.155	0.223	0.304	0.397	0.503	これらの値は絶対的なものではなく、実際の荷重
			C	858	686	572	490	429	381	容量は、ミルおよび製造公差のわずかな変動によって影響を受けます。
			D	0.079	0.124	0.179	0.243	0.318	0.402	太線の左側のスパンの格子は、100 psfの等分布荷重に対するたわみが1/4インチ以下です。
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - ポンド/平方フィートでの等分布荷重
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - ポンド/フィートの格子幅での集中荷重
			C	1525	1220	1017	872	763	678	610	555	D - インチでのたわみ
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* 1平方フィートあたりの重量は、7インチ中心のリベット間隔に基づいています。3-1/2インチのリベット中心の鋼製製品には0.40 psfを加算してください。
** 最大歩行者荷重は、100ポンドの等分布荷重で、たわみが1/4インチ以下の場合と定義されます。1/4インチの最大たわみ基準は歩行者の快適性と一致すると考えられますが、他の荷重条件では、指定権限者の裁量により超える場合があります。
