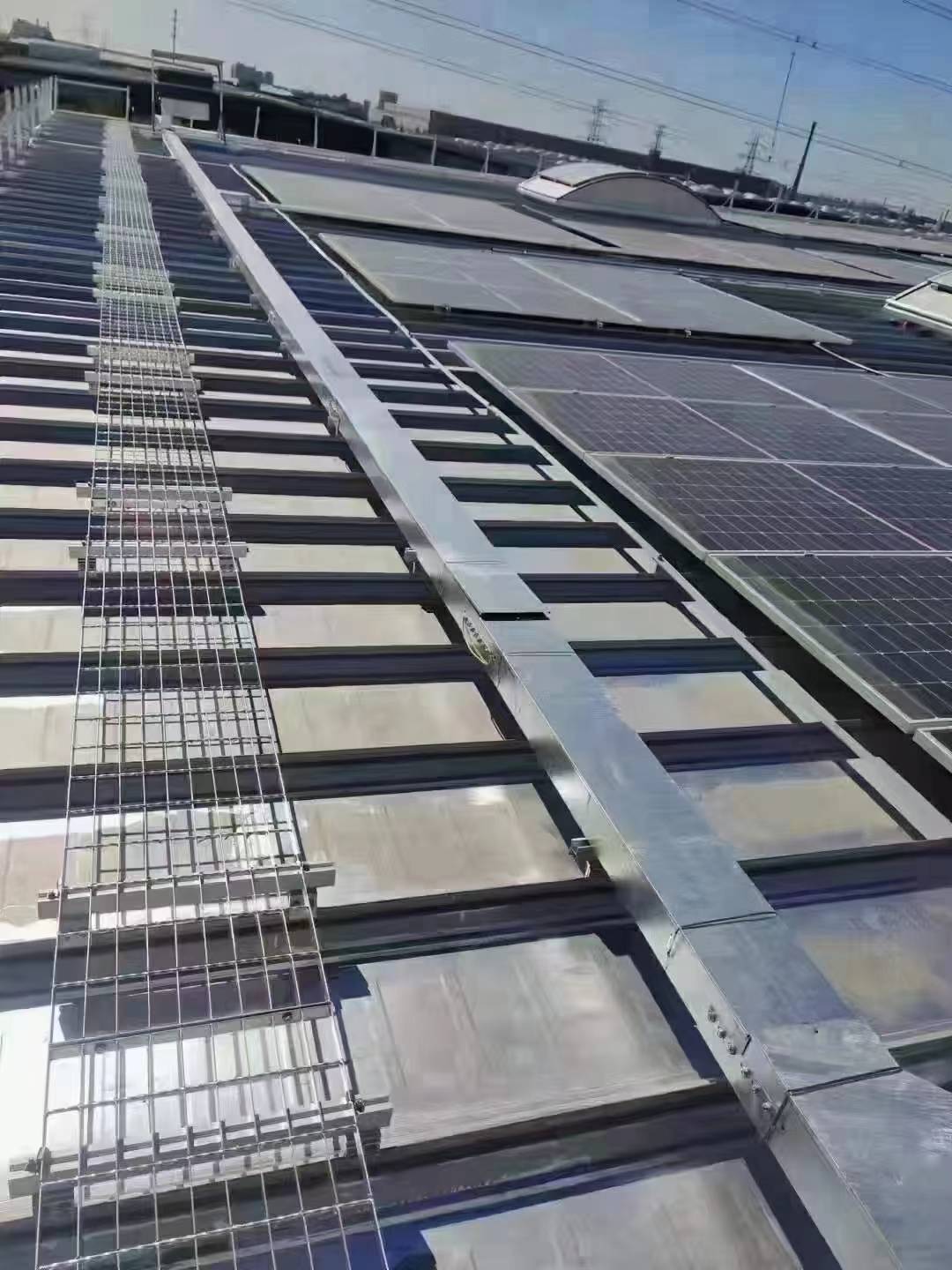

太陽光発電所のメンテナンス歩道の安全性は、設備保守や運転・保守作業員の作業効率に直接関係します。主要な荷重支持構造として、メンテナンス歩道用グレーチングの耐荷重試験基準は特に重要です。本記事では、耐荷重基準、試験方法、注意事項の3つの側面から、太陽光発電所用グレーチングの耐荷重試験要件を包括的に分析します。
設計耐荷重
「建築物荷重基準」(GB 50009-2012)の要件に従い、メンテナンス歩道用グレーチングは、極端な荷重下での安全性を確保するため、設計荷重の1.5倍に耐えることができなければなりません。
一般的に、太陽光発電所のグレーチングは250kg/m²以上の均一な耐荷重能力を持たなければならず、特定の高荷重シナリオではより高い耐荷重基準が必要となる場合があります。
局部荷重試験
メンテナンス要員の立ち位置や設備通過点への局部圧力に対し、グレーチングは単点で200kg以上の集中荷重に耐え、著しい変形や破断を生じないことが要求されます。
動的荷重適応性
高頻度使用環境では、グレーチングは動的荷重試験を受け、複数回の圧力サイクル下で疲労損傷しないことを確認する必要があります。
静的荷重試験
手順: グレーチングを支持梁に固定し、設計荷重の1.5倍の静的荷重を均等に適用し、5分以上保持して、永久的な変形や構造的損傷が発生するかどうかを観察します。
目的: 高荷重下でもグレーチングが安定性を維持できることを確認します。
集中荷重試験
手順: プレート上の特定の点（中央部や支点間の中間部など）に200kg以上の集中荷重を適用し、グレーチングの局部耐荷重能力を試験します。
目的: グレーチングの局部変形や破断に対する耐性、特に一人作業や設備搬送シナリオでの性能を評価します。
疲労試験
手順: 繰り返し使用条件を模擬し、グレーチングに複数回の圧力サイクル荷重を適用し、疲労点でのひび割れや性能低下の発生を観察します。
目的: グレーチングが長期使用に耐えられることを確認し、製品寿命を延ばします。
材料強度
グレーチングは主に低炭素鋼またはステンレス鋼で作られ、材料選定は耐荷重能力に直接影響します。溶融亜鉛めっきは耐腐食性を向上させ、間接的に耐荷重性能の安定性を延長します。
メッシュサイズ
グレーチングのメッシュサイズまたはピッチは適切に設計する必要があります。大きすぎると全体の耐荷重能力が低下し、小さすぎると材料使用量が増加しコストが上昇します。
溶接品質
高品質な溶接技術により、クロスバーとフラットバーがしっかりと接続され、全体の構造強度が向上します。
設置方法
グレーチングが支持梁にしっかりと設置されているかどうかは、その耐荷重性能に直接影響します。不適切な設置は局部的な力の不均衡を引き起こす可能性があります。
試験環境
試験サイトは水平に保ち、試験データの精度を確保する必要があります。
湿気の多い環境や低温環境で試験する場合は、材料の耐腐食性と低温性能を考慮する必要があります。
試験工具の校正
認定された圧力設備を使用し、試験データの誤差を回避します。
安全確保
試験中は、現場に関係のない人員がいないことを確認し、設備の偶発的な損傷による負傷を防ぎます。
太陽光発電所のメンテナンス歩道用グレーチングの耐荷重試験基準は、人員の安全と設備の安定運用を確保するための基盤です。国家基準に厳密に従って試験し、耐荷重要件を満たす高品質なグレーチングを選択することでのみ、安全上の危険を最小限に抑え、発電所の運営・保守効率を向上させることができます。
