1本の支柱に何本のレールが接続されていますか？ボールジョイント手すりの構造

工業プラットフォームの防護設計において、「球節手すり」は標準装備の一つとなっています。本日は球状手すり支柱の設計について解説します。

1本の支柱に何本の手すりが接続されるのでしょうか？

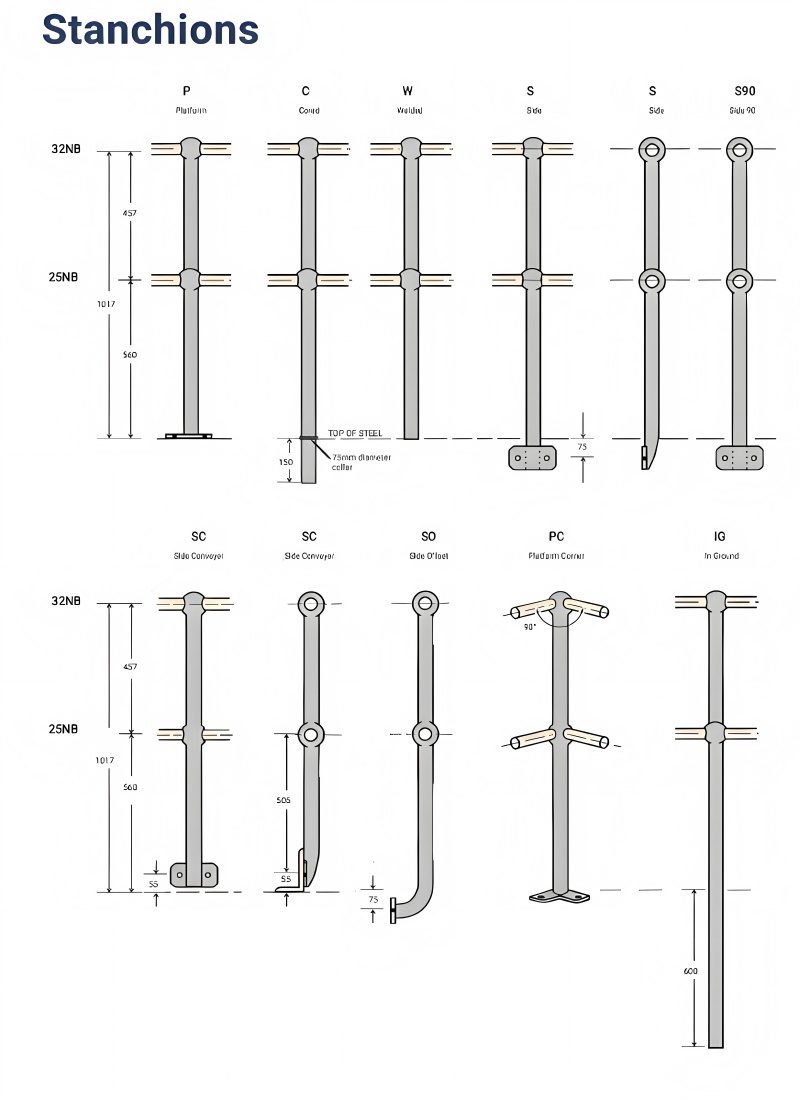

標準的な球節手すり構造は、通常1本の支柱+2本または3本の手すりで構成されます：

2本手すり（二段手すり構造）：

高さ1050mm以下のプラットフォームエリアに使用されます。工業プラントでは最も一般的な構成であり、基本的な防護を保証するだけでなく、視線を遮りません。

3本手すり（三段手すり構造）：

主に高所作業プラットフォーム、公共通路、危険エッジ区域などに使用され、防護レベルの要求がより高くなります。上部、中央、下部に横棒が設置され、誤って人が足を踏み入れたり、物が落下したりするのを効果的に防ぎます。

手すりはどのようにして支柱に「しっかりと」接続されるのでしょうか？

これは球節手すりシステムの大きな利点を反映しています：

• 手すり用貫通穴は球頭フランジを通じて精密鋳造され、一体成型されます；

• 横棒を挿入した後、ボルトで固定され、溶接は不要で、モジュール式に設置されます；

• 後から交換や移設する場合でも、大掛かりな分解を必要とせず、非常に便利です。

適用シーンの広さはどの程度でしょうか？

• 発電所の点検プラットフォーム

• 石油化学パイプラインコリドーエリア

• 太陽光発電保守用歩道

• 下水処理用チャンネル

• 橋梁高架ガードレール

• 市街地設備囲い

屋内であれ屋外であれ、球節手すりの安全性+美観+保守性により、あらゆる種類のプラットフォームガードレールにおける「ゴールデンパートナー」となっています。

専門的なアドバイス：

球節手すり構造を選ぶ際には、支柱間隔（一般的に1000mmまたは1500mm）を考慮するだけでなく、プラットフォームの用途、人員の流れ、落下高さに応じて手すりの本数を決定し、安全レベルが基準を満たすようにする必要があります。
