鋼製バーグレーティングの許容差

ANSI/NAAMM（MBG531）およびYB/T4001.1-2019は、最も広く使用されている鋼製グレーチングの生産規格です。以下は、鋼製グレーチングの生産公差です。

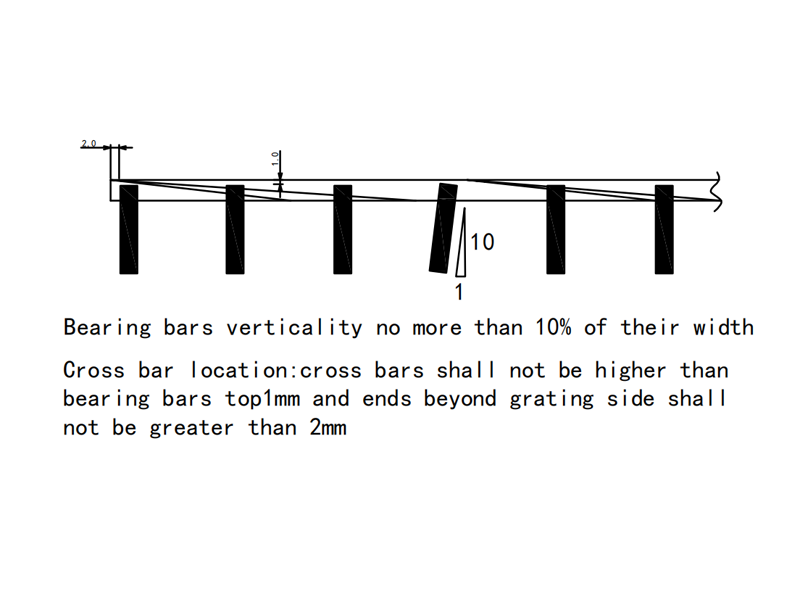

耐荷重バーの垂直度公差

グレーチングパネルの幅の10%以下であること。

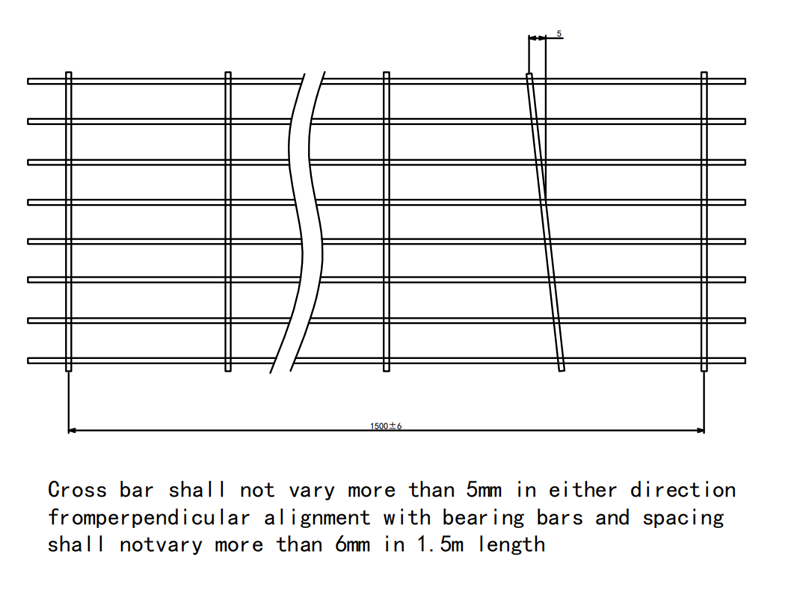

クロスバーの直角整列公差

クロスバーは、耐荷重バーからの直角整列に対していずれの方向にも5mmを超えてずれてはならず、間隔は1.5mの長さにおいて6mmを超えて変化してはならない。

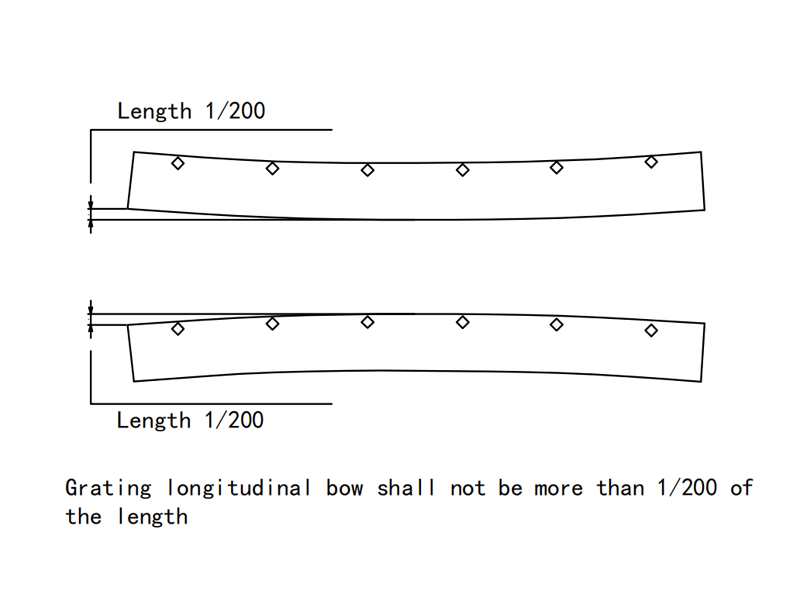

グレーチングの縦方向の反り公差

グレーチングの縦方向の反りは、長さの1/200を超えてはならない。

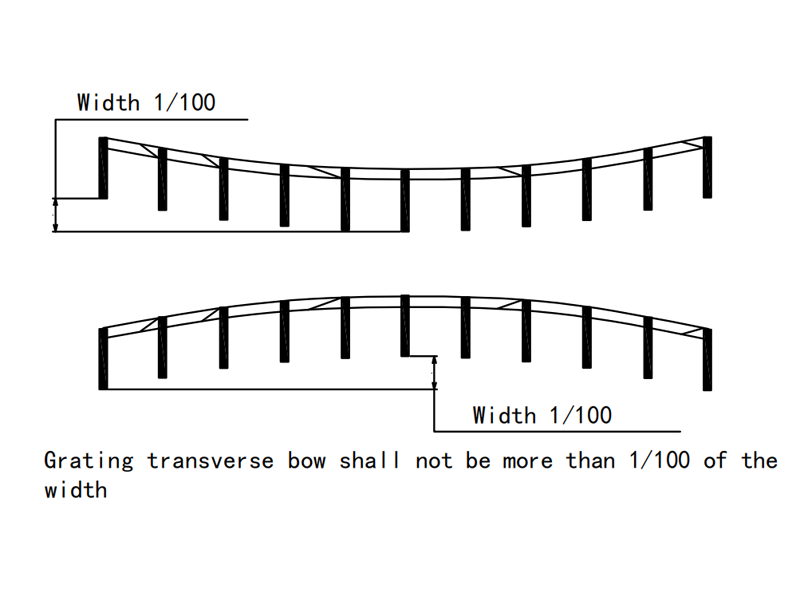

グレーチングの横方向の反り公差

グレーチングの横方向の反りは、幅の1/100を超えてはならない。

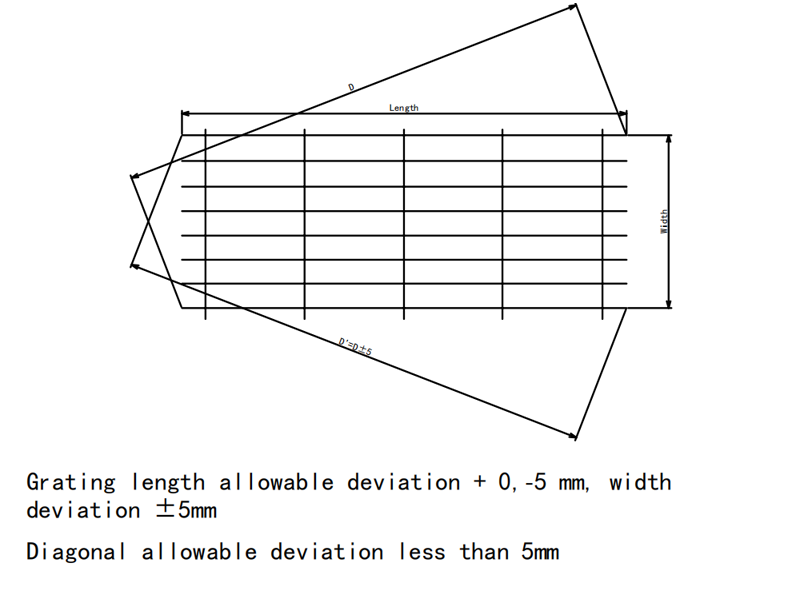

グレーチングの長さ、幅、および対角線の許容偏差と公差

グレーチングの長さの許容偏差は+0、-5mm、幅の偏差は±5mm、対角線の許容偏差は5mm未満であること。
