DIN EN ISO 14122 第4部詳細図：階段、はしご、通路用スチールグレーチングが対象です！

産業プラットフォームや機械装置システムにおいて、鉄鋼製はしご、昇降ステップ、保修通路、操作プラットフォームは、人員の安全な通行を確保するための核心構造です。

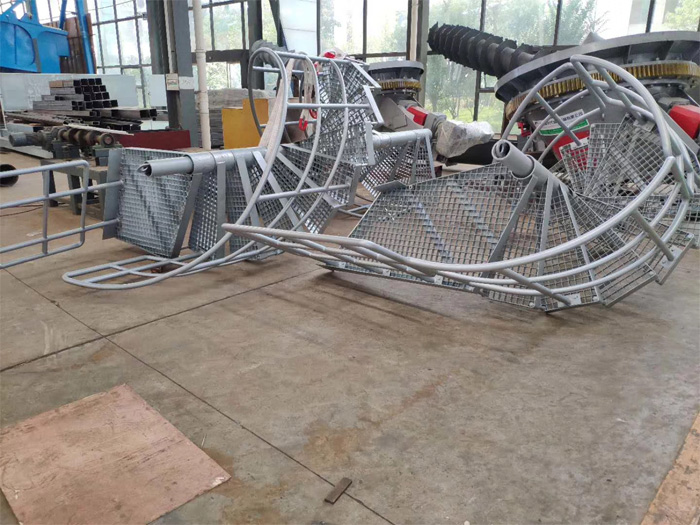

1. 階段用スチールグレーチングの選定要件

ステップ板の最小幅：≥600mm

耐荷重能力：1.5kNの集中荷重（単点試験）に耐えられること

歯付きスチールグレーチング＋滑り止め前縁の使用を推奨します。型式例：G325/30/100、G405/30/100

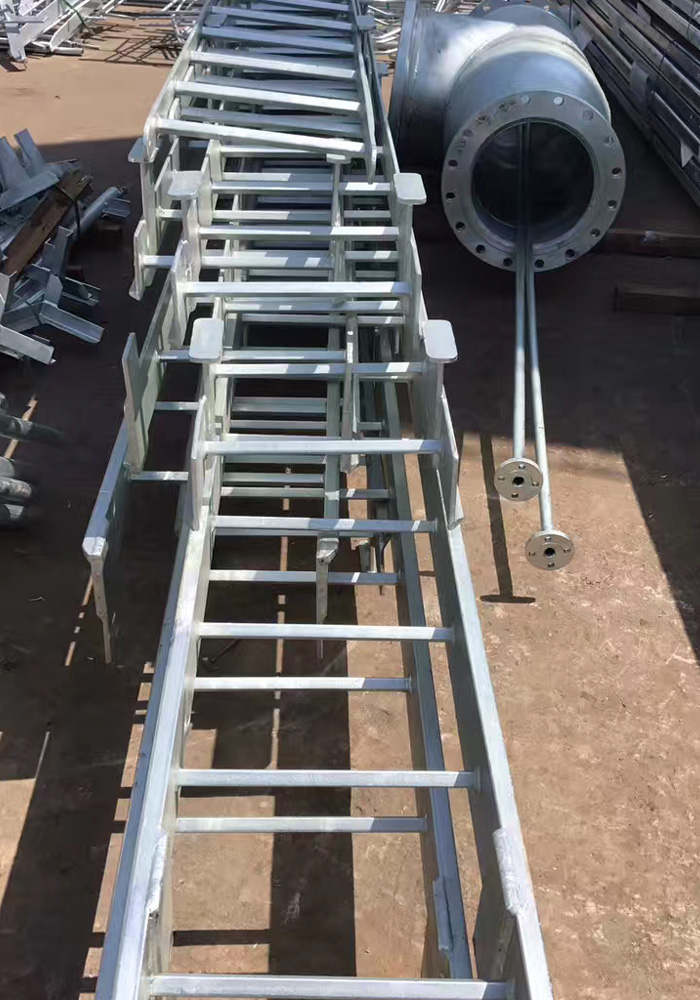

2. 垂直はしご用スチールグレーチングステップの要件

間隔を均一にする（250mm±10）

足の安定性と滑り止め性能を備えること

滑り止めパンチング鋼製ステップまたは歯付きスチールグレーチングの使用を推奨します

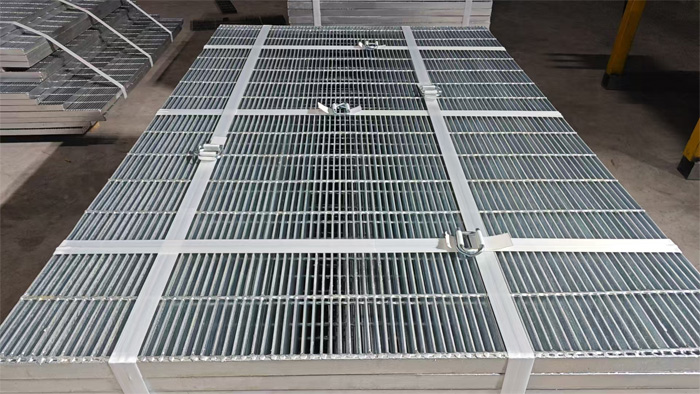

3. 通路／チャネル用スチールグレーチングの基準

通路の最小幅：≥500mm（単独通行）、≥800mm（並行走行）

両側に手すり＋幅木を設置し、通路用グレーチングは5kN/m²の等分布荷重に耐える必要があります

一般的な型式：G323/30/100、G405/30/100、G325/40/100

スチールグレーチングのサイズ、強度、滑り止め特性の要件に加えて、DIN EN ISO 14122は以下も強調しています：

付属の固定具の強度が引き抜き荷重に耐えなければならないこと

表面処理が耐食性（溶融亜鉛めっきを推奨）を備えていること

設置誤差が基準を超えてはならないこと

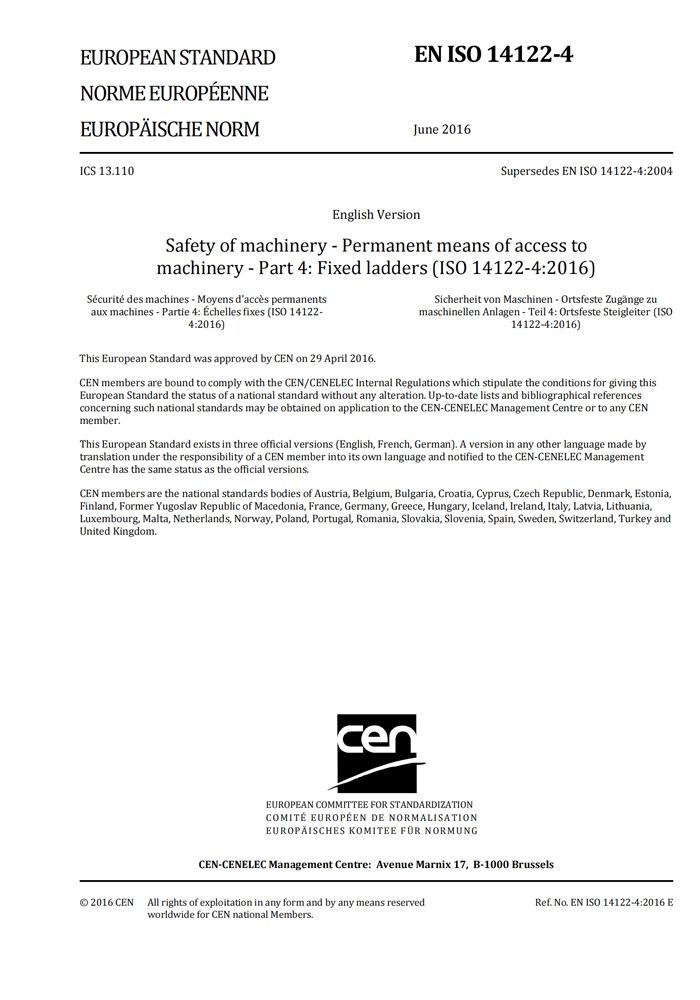

PDF：iso_14122-4_2016
