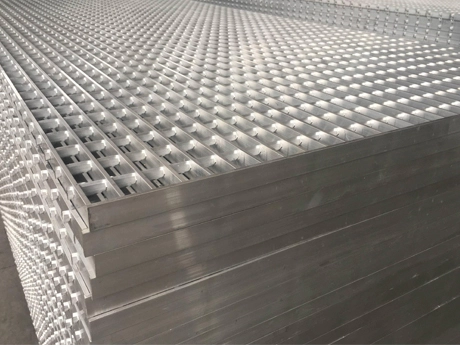

アルミグレーチングは、標準的なアルミバーとアルミロッドを設備により押出成形し、ロックして製造されます。通常の使用条件下では変形や変色がなく、耐候性と耐食性に優れ、放熱性能が良く、メンテナンス不要で長寿命という特長を持っています。
スチールグレーチングの代替として、アルミグレーチングはアルミニウム合金6063で作られており、主な合金元素はマグネシウムとケイ素です。アルミグレーチングは、その元素特性と構造特性により、スチールグレーチングと同等の耐荷重能力を持つだけでなく、スチールグレーチングにはない多くの特性を備えています。例えば、優れた耐食性、電気めっき特性、軽量性、美しい外観などです。アルミグレーチング製品は標準化の度合いが高く、寸法管理が厳密かつ精密で、施工が便利かつ迅速です。従来の施工技術と比較して、アルミグレーチングの使用により現場施工時間を大幅に短縮でき、施工品質と工事の美観が大幅に向上します。

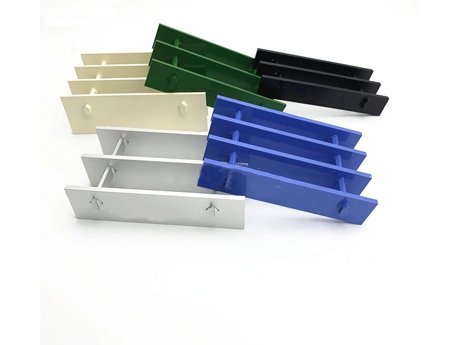

標準アルミグレーチングは、アルミグレーチング製品の中でもっとも一般的なモデルです。平アルミ材と角アルミ材を一定の間隔で押し出し加工により製造されています。溶接箇所がなく、接合が強固で、軽量、高強度、低消費エネルギー、耐食性に優れるという特性を持っています。
滑り止めの要求に応じて、平滑面アルミグレーチングと鋸歯状アルミグレーチングに分けられます。
ミルフィニッシュ
アルマイト処理
粉体塗装
フェンス、手すり用の屋外条件

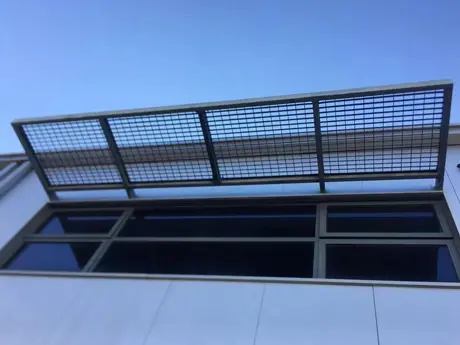

外壁装飾

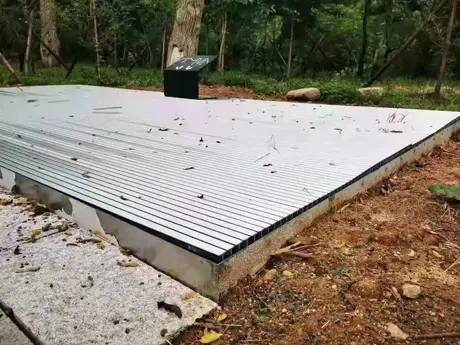

都市排水システム用カバー
舗装

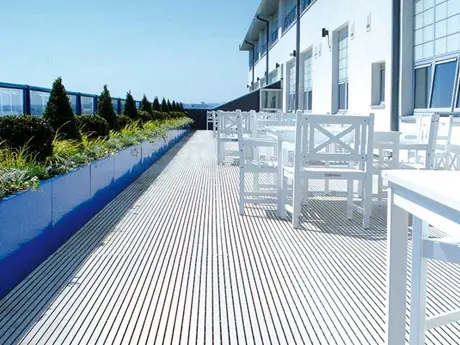

プラットフォーム

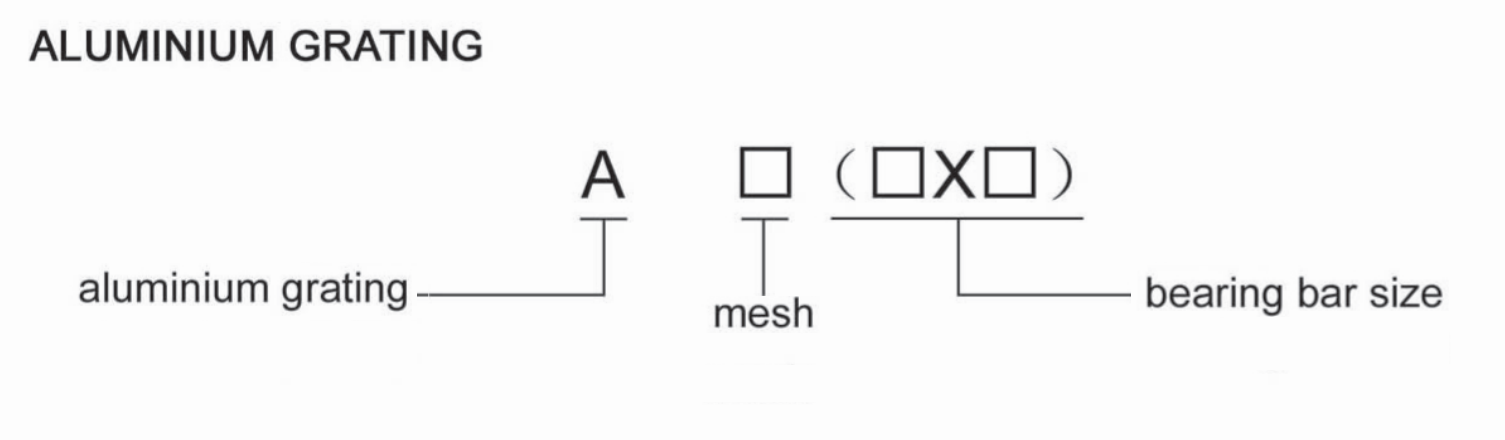

| タイプ | 荷重バー間隔 (mm) |
クロスバー間隔 (mm) |
質量 kg/m2 |
4kpa、たわみ5mmでの最大スパン(mm) | ベアリングバー寸法(mm) | スパン 200 |
スパン 350 |
スパン 500 |
スパン 650 |
|||||||||||
| AE(20x5) | 60 | 100 | 7.102 | 776 | 20x5 | U | 93.77 | 30.61 | 15.00 | 8.88 | スパン 800 |
|||||||||
| AEF(20x5) | 60 | 50 | 8.652 | D | 0.51 | 1.56 | 3.20 | 5.42 | ||||||||||||
| AC(20x5) | 40 | 100 | 9.254 | 857 | 20x5 | U | 143.41 | 46.82 | 22.94 | 13.57 | 8.93 | |||||||||
| ACF(20x5) | 40 | 50 | 10.804 | D | 0.52 | 1.59 | 3.26 | 5.53 | 8.43 | |||||||||||
| AC(25x3) | 40 | 100 | 7.371 | 893 | 25x3 | U | 134.45 | 43.90 | 21.21 | 12.72 | 8.40 | |||||||||
| ACF(25x3) | 40 | 50 | 8.921 | D | 0.42 | 1.28 | 2.61 | 4.42 | 6.71 | |||||||||||
| AE(25x5) | 60 | 100 | 8.447 | 916 | 25x5 | U | 146.51 | 47.84 | 23.44 | 13.87 | 9.15 | |||||||||
| AEF(25x5) | 60 | 50 | 9.997 | D | 0.41 | 1.25 | 2.56 | 4.33 | 6.58 | |||||||||||
| AB(20x5) | 30 | 100 | 11.406 | 920 | 20x5 | U | 187.54 | 61.23 | 30.05 | 17.78 | 11.73 | スパン 950 |
||||||||
| ABF(20x5) | 30 | 50 | 12.956 | D | 0.51 | 1.56 | 3.19 | 5.41 | 8.22 | |||||||||||
| AB(25x3) | 30 | 100 | 8.985 | 958 | 25x3 | U | 175.82 | 57.41 | 28.13 | 16.64 | 10.98 | 7.79 | ||||||||
| ABF(25x3) | 30 | 50 | 10.535 | D | 0.41 | 1.25 | 2.56 | 4.33 | 6.58 | 9.31 | ||||||||||
| AC(25x5) | 40 | 100 | 11.137 | 1012 | 25x5 | U | 224.08 | 71.93 | 35.85 | 21.21 | 14.00 | 9.93 | ||||||||
| ACF(25x5) | 40 | 50 | 12.687 | D | 0.42 | 1.28 | 2.61 | 4.41 | 6.70 | 9.49 | ||||||||||
| AC(32x3) | 40 | 100 | 8.953 | 1073 | 32x3 | U | 220.28 | 71.93 | 35.24 | 20.85 | 13.76 | 9.76 | ||||||||
| ACF(32x3) | 40 | 50 | 10.502 | D | 0.32 | 1.00 | 2.04 | 3.45 | 5.23 | 7.4 | ||||||||||
| AB(25x5) | 30 | 100 | 13.827 | 1086 | 25x5 | U | 293.03 | 95.68 | 46.88 | 27.74 | 18.31 | 12.98 | スパン 1100 |
|||||||
| ABF(25x5) | 30 | 50 | 15.377 | D | 0.41 | 1.25 | 2.56 | 4.33 | 6.57 | 9.3 | ||||||||||
| AE(32x5) | 60 | 100 | 10.330 | 1101 | 32x5 | U | 240.05 | 78.38 | 38.40 | 22.72 | 15.00 | 10.63 | 7.93 | |||||||
| AEF(32x5) | 60 | 50 | 11.88 | D | 0.32 | 0.98 | 2.00 | 3.38 | 5.13 | 7.25 | 9.76 | |||||||||
| AB(32x3) | 30 | 100 | 11.019 | 1152 | 32x3 | U | 288.06 | 94.06 | 46.09 | 27.27 | 18.00 | 12.76 | 9.52 | |||||||
| ABF(32x3) | 30 | 50 | 12.568 | D | 0.32 | 0.98 | 2.00 | 3.38 | 5.13 | 7.25 | 9.75 | |||||||||
| AC(32x5) | 40 | 100 | 13.773 | 1216 | 32x5 | U | 367.14 | 119.88 | 58.74 | 34.75 | 22.94 | 16.27 | 12.13 | スパン 1250 |
||||||
| ACF(32x5) | 40 | 50 | 15.323 | D | 0.32 | 1.00 | 2.03 | 3.44 | 5.23 | 7.39 | 9.94 | |||||||||
| AE(40x5) | 60 | 100 | 12.482 | 1300 | 40x5 | U | 375.08 | 122.47 | 60.01 | 35.51 | 23.44 | 16.62 | 12.39 | 9.60 | ||||||
| AEF(40x5) | 60 | 50 | 14.032 | D | 0.25 | 0.78 | 1.60 | 2.70 | 4.10 | 5.79 | 7.78 | 10.08 | ||||||||
| AB(32x5) | 30 | 100 | 17.216 | 1304 | 32x5 | U | 480.11 | 156.77 | 76.81 | 45.45 | 30.00 | 21.27 | 15.87 | 12.29 | ||||||
| ABF(32x5) | 30 | 50 | 18.766 | D | 0.32 | 0.98 | 2.00 | 3.38 | 5.13 | 7.25 | 9.74 | 12.62 | ||||||||
| AB(40x3) | 30 | 100 | 13.343 | 1360 | 40x3 | U | 450.10 | 146.97 | 72.01 | 42.61 | 28.13 | 19.94 | 14.87 | 11.52 | スパン 1400 |
|||||
| ABF(40x3) | 30 | 50 | 14.892 | D | 0.25 | 0.78 | 1.60 | 2.70 | 4.10 | 5.79 | 7.78 | 10.07 | ||||||||
| AE(45x5) | 60 | 100 | 13.827 | 1419 | 45x5 | U | 474.72 | 155.01 | 75.95 | 44.94 | 29.67 | 21.04 | 15.69 | 12.15 | 9.68 | |||||
| AEF(45x5) | 60 | 50 | 15.377 | D | 0.23 | 0.69 | 1.42 | 2.40 | 3.64 | 5.14 | 6.91 | 8.95 | 11.25 | |||||||
| AC(40x5) | 40 | 100 | 16.786 | 1435 | 40x5 | U | 573.66 | 187.31 | 91.78 | 54.31 | 35.39 | 25.42 | 18.96 | 14.68 | 11.70 | |||||
| ACF(40x5) | 40 | 50 | 18.336 | D | 0.26 | 0.80 | 1.63 | 2.75 | 4.18 | 5.90 | 7.93 | 10.27 | 12.91 | |||||||
| AE(50x5) | 60 | 100 | 15.172 | 1535 | 50x5 | U | 586.07 | 191.37 | 93.77 | 55.48 | 36.62 | 25.97 | 19.37 | 15.00 | 11.96 | |||||
| AEF(50x5) | 60 | 50 | 16.722 | D | 0.20 | 0.62 | 1.28 | 2.16 | 3.28 | 4.63 | 6.21 | 8.04 | 10.11 | |||||||
| AB(40x5) | 30 | 50 | 21.090 | 1538 | 40x5 | U | 750.17 | 244.95 | 120.02 | 71.02 | 46.88 | 33.24 | 24.79 | 19.20 | 15.30 | スパン 1550 |
||||
| ABF(40x5) | 30 | 100 | 22.640 | D | 0.25 | 0.78 | 1.60 | 2.70 | 4.10 | 5.79 | 7.78 | 10.06 | 12.66 | |||||||
| AC(45x5) | 40 | 100 | 18.669 | 1566 | 45x5 | U | 726.04 | 237.07 | 116.16 | 68.73 | 45.37 | 32.17 | 24.00 | 18.58 | 14.81 | 12.08 | ||||
| ACF(45x5) | 40 | 50 | 20.219 | D | 0.23 | 0.71 | 1.45 | 2.45 | 3.71 | 5.24 | 7.04 | 9.11 | 11.46 | 14.09 | ||||||
| AB(50x3) | 30 | 100 | 16.248 | 1605 | 50x3 | U | 703.29 | 229.64 | 112.52 | 66.58 | 43.95 | 31.17 | 23.24 | 18.00 | 14.35 | 11.70 | ||||
| ABF(50x3) | 30 | 50 | 17.798 | D | 0.20 | 0.62 | 1.28 | 2.16 | 3.27 | 4.62 | 6.21 | 8.04 | 10.10 | 12.42 | ||||||
| AB(45x5) | 30 | 100 | 23.511 | 1677 | 45x5 | U | 949.44 | 310.02 | 151.91 | 89.88 | 59.34 | 42.08 | 31.38 | 24.30 | 19.37 | 15.80 | ||||
| ABF(45x5) | 30 | 50 | 25.061 | D | 0.23 | 0.69 | 1.42 | 2.40 | 3.64 | 5.14 | 6.90 | 8.94 | 11.23 | 13.81 | ||||||
| AC(50x5) | 40 | 100 | 20.552 | 1692 | 50x5 | U | 896.35 | 292.68 | 143.41 | 84.86 | 56.02 | 39.72 | 29.63 | 22.94 | 18.29 | 14.92 | スパン 1700 |
|||
| ACF(50x5) | 40 | 50 | 22.102 | D | 0.21 | 0.64 | 1.30 | 2.20 | 3.34 | 4.71 | 6.33 | 8.19 | 10.30 | 12.66 | ||||||
| AB(50x5) | 30 | 100 | 25.932 | 1813 | 50x5 | U | 1172.15 | 382.74 | 187.54 | 110.97 | 73.25 | 51.95 | 38.74 | 30.00 | 23.92 | 19.51 | 16.22 | スパン 1850 |
||
| ABF(50x5) | 30 | 50 | 27.482 | D | 0.20 | 0.62 | 1.28 | 2.16 | 3.27 | 4.62 | 6.21 | 8.03 | 10.10 | 12.41 | 14.97 | |||||
| AE(65x5) | 60 | 100 | 19.207 | 1864 | 65x5 | U | 990.46 | 323.41 | 158.47 | 93.77 | 61.90 | 43.89 | 32.74 | 25.35 | 20.21 | 16.49 | 13.7 | 11.57 | スパン 2000 |
|
| AEF(65x5) | 60 | 50 | 20.757 | D | 0.16 | 0.48 | 0.98 | 1.66 | 2.52 | 3.55 | 4.77 | 6.17 | 7.75 | 9.52 | 11.48 | 13.63 | ||||
| AC(65x5) | 40 | 100 | 26.201 | 2054 | 65x5 | U | 1514.83 | 494.63 | 242.37 | 143.41 | 94.67 | 67.13 | 50.07 | 38.77 | 30.91 | 25.22 | 20.96 | 17.70 | 15.14 | スパン 2150 |
| ACF(65x5) | 40 | 50 | 27.751 | D | 0.16 | 0.49 | 1.00 | 1.69 | 2.57 | 3.62 | 4.86 | 6.29 | 7.90 | 9.70 | 11.70 | 13.88 | 16.27 | |||
| AB(65x5) | 30 | 100 | 33.195 | 2198 | 65x5 | U | 1980.93 | 646.83 | 316.94 | 187.54 | 123.80 | 87.79 | 65.48 | 50.71 | 40.42 | 32.98 | 27.41 | 23.15 | 19.80 | 17.14 |
| ABF(65x5) | 30 | 50 | 34.745 | D | 0.16 | 0.48 | 0.98 | 1.66 | 2.52 | 3.55 | 4.77 | 6.17 | 7.75 | 9.52 | 11.47 | 13.61 | 15.95 | 18.48 |
たわみが5mm未満の場合、歩行が最も快適です
U=等分布荷重（キロパスカル、KpaまたはKN/m²）
D=最大たわみ（ミリメートル、mm）

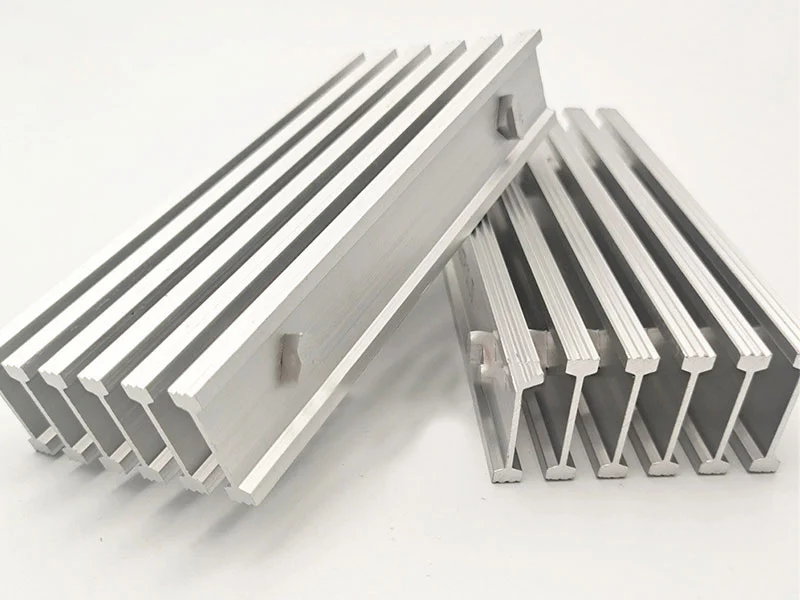

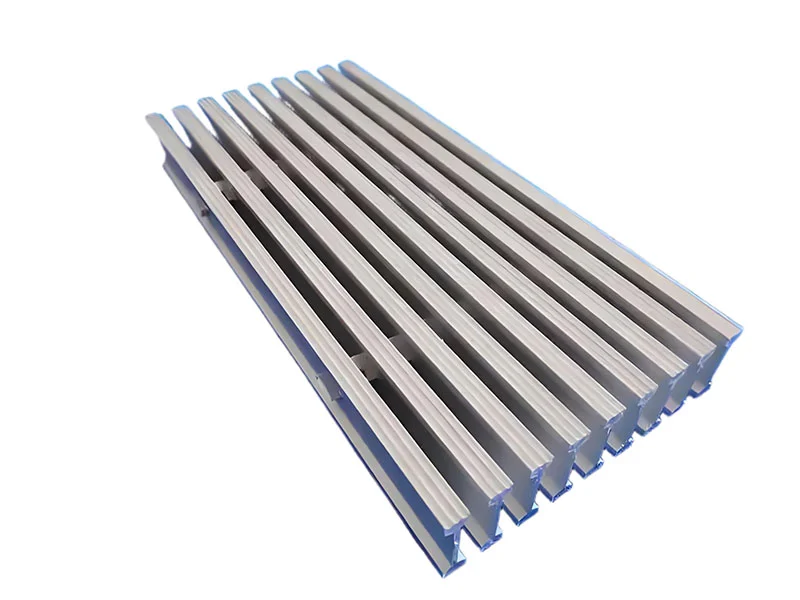

名前の通り、Iバーアルミグレーチングの断面は「I」字型をしており、上下の表面にはワイヤー歯が施されているため、製品自体の滑り止め性能が向上しています。同時に、標準的なアルミグレーチングと同じ耐荷重能力を持ちながら、材質がより軽量でコスト効率に優れています。また、11.1mmの超小型ピッチは車椅子やハイヒールに特別な保護を提供でき、主に庭園景観、遊歩道、公共施設などの分野で使用されています。
ミル仕上げ
アルマイト処理
粉体塗装
より軽量なプロファイルで、経済的
高密度で接触面積が大きく、車椅子やハイヒールに適している
優れた滑り止め性能
| タイプ | 荷重バー間隔 （mm） |
質量 kg/m² |
4kpa、たわみ5mmにおける最大スパン（mm） | ベアリングバーサイズ（mm） | スパン 600 |
スパン 750 |
スパン 900 |
スパン 1050 |
スパン 1200 |
スパン 1350 |
スパン 1500 |
スパン 1650 |
スパン 1800 |
スパン 1950 |
スパン 2100 |
スパン 2400 |
|
| AB25x6I | 30.00 | 9.72 | 1120.00 | 25x6 | U | 30.25 | 24.17 | 20.15 | 17.28 | 15.13 | |||||||
| D | 2.92 | 4.57 | 6.57 | 8.96 | 11.70 | ||||||||||||
| AB32x6I | 30.00 | 11.42 | 1320.00 | 32x6 | U | 47.25 | 37.77 | 31.50 | 26.99 | 23.60 | 21.01 | ||||||
| D | 2.33 | 3.65 | 5.25 | 7.16 | 9.35 | 11.86 | |||||||||||
| AB40x6I | 30.00 | 13.18 | 1495.00 | 40x6 | U | 68.03 | 54.44 | 45.33 | 38.87 | 34.03 | 30.25 | 27.19 | |||||
| D | 1.95 | 3.05 | 4.39 | 5.69 | 7.79 | 9.88 | 12.19 | ||||||||||
| AB45x6I | 30.00 | 14.94 | 1670.00 | 45x6 | U | 92.59 | 74.07 | 61.70 | 52.90 | 46.29 | 41.18 | 37.06 | 33.65 | 30.88 | |||
| D | 1.67 | 2.61 | 3.76 | 5.13 | 6.68 | 8.45 | 10.46 | 12.65 | 15.06 | ||||||||
| AB50x6I | 30.00 | 16.75 | 1855.00 | 50x6 | U | 120.94 | 96.76 | 80.63 | 69.13 | 60.46 | 53.77 | 48.40 | 44.00 | 40.31 | 37.19 | ||
| D | 1.47 | 2.29 | 3.30 | 4.47 | 5.84 | 7.41 | 9.14 | 11.07 | 13.15 | 15.44 | |||||||
| AB55x6I | 30.00 | 18.31 | 2030.00 | 55x6 | U | 153.07 | 122.47 | 102.07 | 87.47 | 76.56 | 68.03 | 61.23 | 55.68 | 51.03 | 47.11 | 43.75 | |
| D | 1.29 | 2.03 | 2.92 | 3.98 | 5.20 | 6.57 | 8.12 | 9.83 | 11.71 | 13.74 | 15.95 | ||||||
| AB65x6I | 30.00 | 20.26 | 2210.00 | 65x6 | U | 188.97 | 151.20 | 126.01 | 108.01 | 94.51 | 83.97 | 75.60 | 68.70 | 63.00 | 58.17 | 54.00 | 47.26 |
| D | 1.17 | 1.83 | 2.64 | 3.58 | 4.67 | 5.92 | 7.31 | 8.84 | 10.54 | 12.37 | 14.35 | 18.72 |
U=等分布荷重（キロパスカル（KpaまたはKN/m²））
D=最大たわみ（ミリメートル（mm））

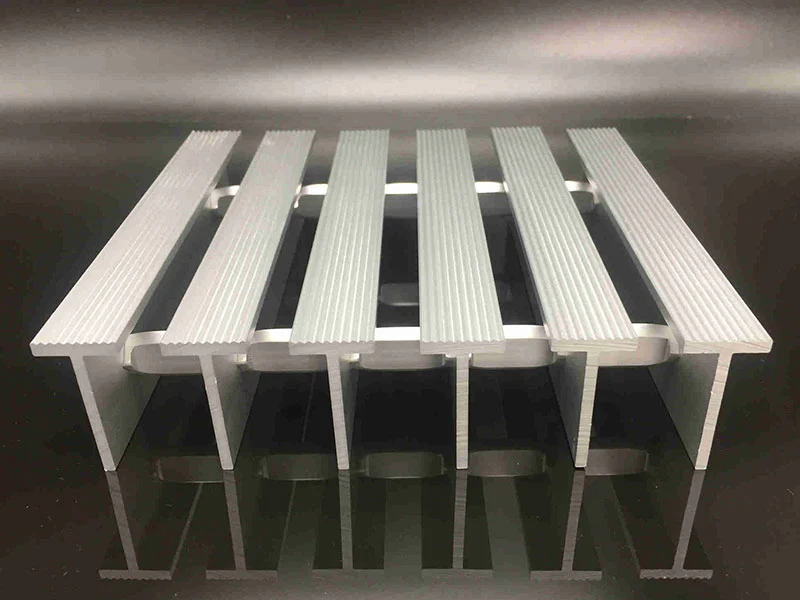

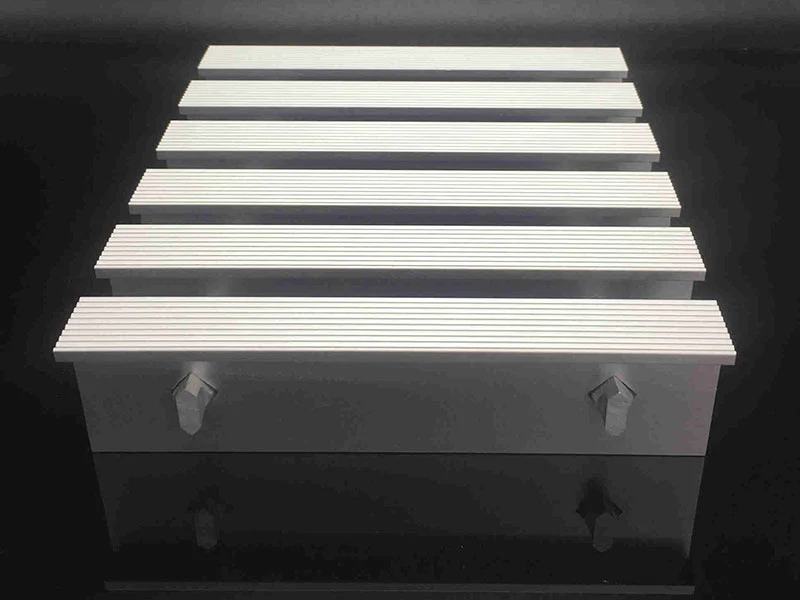

Tバーアルミニウム製グレーチングは支持面積が大きい。この設計により製品表面の接触面積が増加し、踏み心地が大幅に向上する。表面の線歯加工により滑り止め効果もより顕著になる。最小表面隙間は2mmまで対応可能。多様な間隔を提供しており、米国の障害者法（ADA）に適合する間隔も含まれる。
表面処理
ミルフィニッシュ
陽極酸化処理
粉体塗装
表面形状

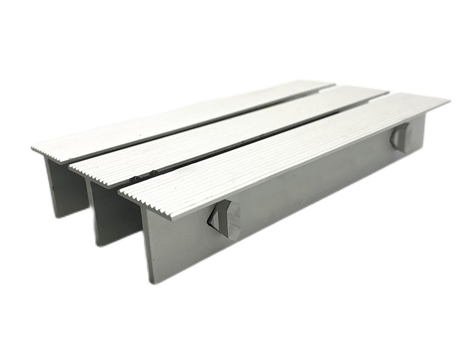

ローレット加工

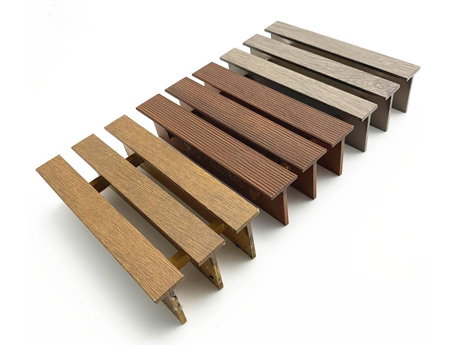

木目調仕上げ
適用範囲
排水カバー
プラットフォーム

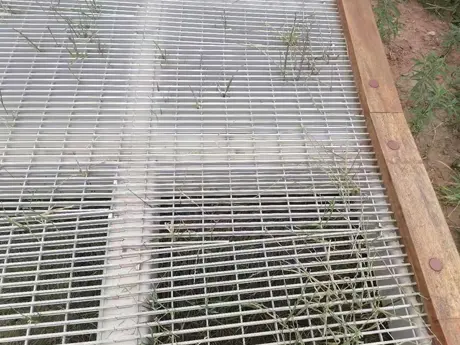

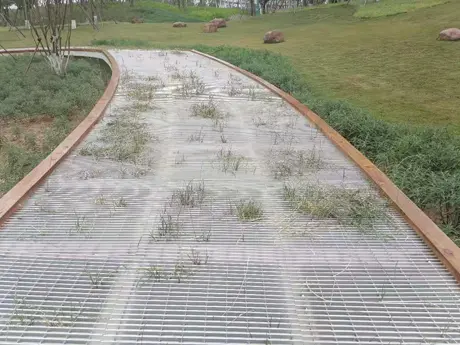

歩道
| タイプ | 支持バー間隔 （mm） |
質量 kg/m² |
4kpaたわみ5mm時の最大スパン（mm） | 支持バーサイズ（mm） | スパン 600 |
スパン 750 |
スパン 900 |
スパン 1050 |
スパン 1200 |
スパン 1350 |
スパン 1500 |
スパン 1650 |
スパン 1800 |
スパン 1950 |
スパン 2100 |
スパン 2400 |
|
| AB25x6T | 30.00 | 9.72 | 1120.00 | 25x6 | U | 30.25 | 24.17 | 20.15 | 17.28 | 15.13 | |||||||
| D | 2.92 | 4.57 | 6.57 | 8.96 | 11.70 | ||||||||||||
| AB32x6T | 30.00 | 11.42 | 1320.00 | 32x6 | U | 47.25 | 37.77 | 31.50 | 26.99 | 23.60 | 21.01 | ||||||
| D | 2.33 | 3.65 | 5.25 | 7.16 | 9.35 | 11.86 | |||||||||||
| AB40x6T | 30.00 | 13.18 | 1495.00 | 40x6 | U | 68.03 | 54.44 | 45.33 | 38.87 | 34.03 | 30.25 | 27.19 | |||||
| D | 1.95 | 3.05 | 4.39 | 5.69 | 7.79 | 9.88 | 12.19 | ||||||||||
| AB45x6T | 30.00 | 14.94 | 1670.00 | 45x6 | U | 92.59 | 74.07 | 61.70 | 52.90 | 46.29 | 41.18 | 37.06 | 33.65 | 30.88 | |||
| D | 1.67 | 2.61 | 3.76 | 5.13 | 6.68 | 8.45 | 10.46 | 12.65 | 15.06 | ||||||||
| AB50x6T | 30.00 | 16.75 | 1855.00 | 50x6 | U | 120.94 | 96.76 | 80.63 | 69.13 | 60.46 | 53.77 | 48.40 | 44.00 | 40.31 | 37.19 | ||
| D | 1.47 | 2.29 | 3.30 | 4.47 | 5.84 | 7.41 | 9.14 | 11.07 | 13.15 | 15.44 | |||||||
| AB55x6T | 30.00 | 18.31 | 2030.00 | 55x6 | U | 153.07 | 122.47 | 102.07 | 87.47 | 76.56 | 68.03 | 61.23 | 55.68 | 51.03 | 47.11 | 43.75 | |
| D | 1.29 | 2.03 | 2.92 | 3.98 | 5.20 | 6.57 | 8.12 | 9.83 | 11.71 | 13.74 | 15.95 | ||||||
| AB65x6T | 30.00 | 20.26 | 2210.00 | 65x6 | U | 188.97 | 151.20 | 126.01 | 108.01 | 94.51 | 83.97 | 75.60 | 68.70 | 63.00 | 58.17 | 54.00 | 47.26 |
| D | 1.17 | 1.83 | 2.64 | 3.58 | 4.67 | 5.92 | 7.31 | 8.84 | 10.54 | 12.37 | 14.35 | 18.72 |
U=等分布荷重（キロパスカルKpaまたはKN/m²）
D=最大たわみ（ミリメートルmm）

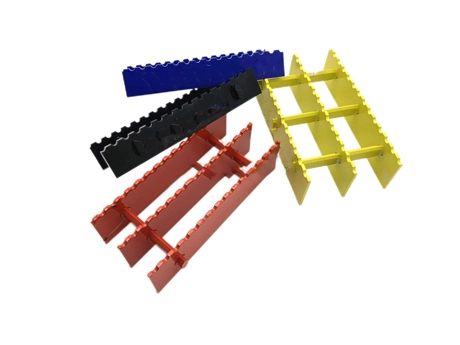

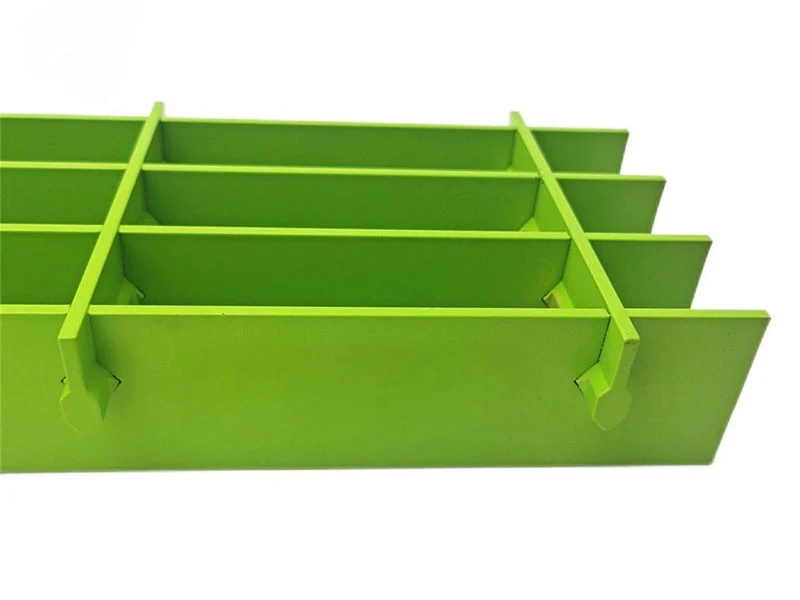

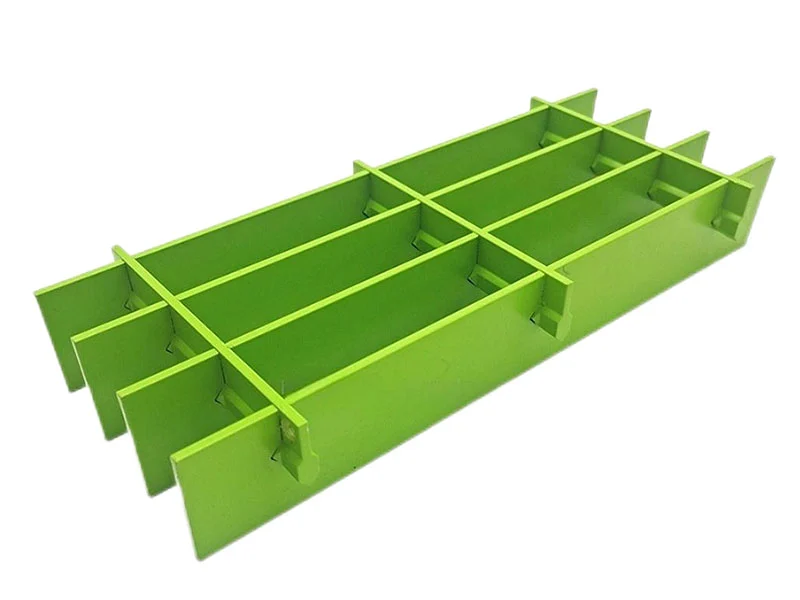

フラッシュトップバーアルミグレーチングは、すっきりとしたシャープなラインが特徴です。ダイヤモンド形状のクロスバーはベアリングバーと面一になり、油圧プレスによるスウェージング加工で永久的に固定されています。
ミルフィニッシュ
アルマイト処理
粉体塗装
排水カバー
プラットフォーム
歩道
ラック
フェンス

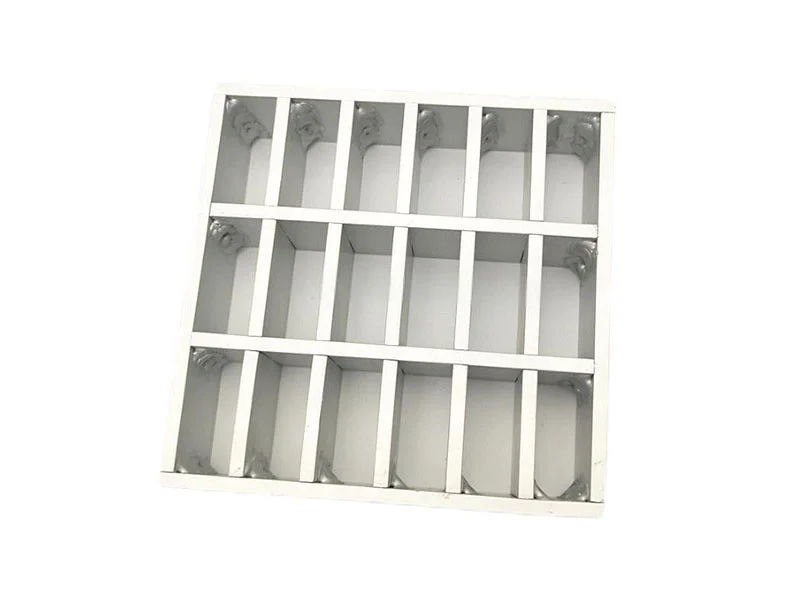

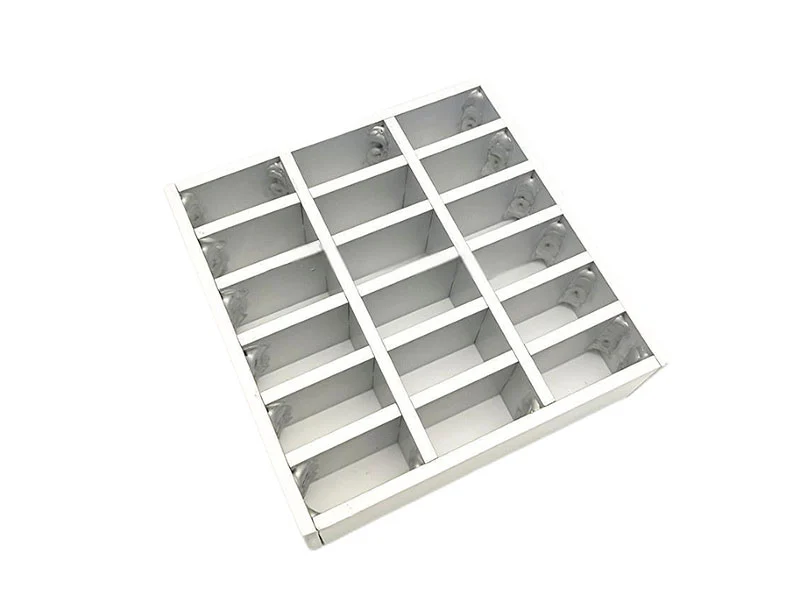

嵌入式/压锁式铝格栅与横杆齐平，增加了接触面积。扁平铝材与横杆经过精密开槽后液压压合，形成紧密锁定，其承载能力优于传统铝格栅。该格栅提供多种间距，可满足《美国残疾人法案》（1991年7月）规定的1/4英寸或1/2英寸开口要求。嵌入式/压锁式铝格栅外观美观、连接牢固，是建筑装饰产品的又一绝佳选择。还可提供防滑和锯齿表面。
原厂光泽
阳极氧化
粉末喷涂
排水盖板
平台
走道
货架
围栏

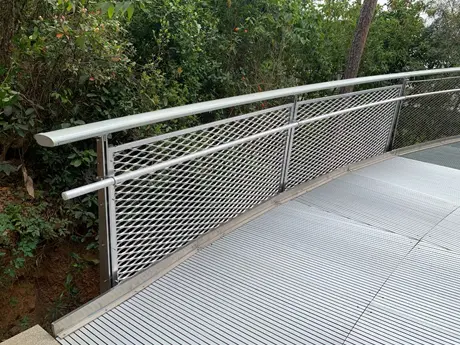

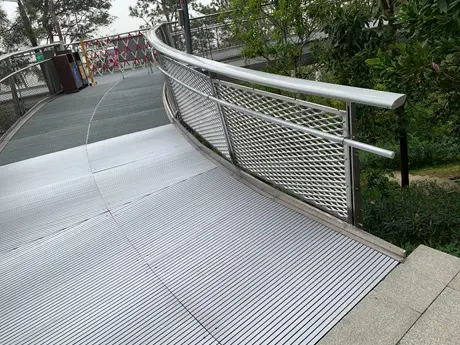

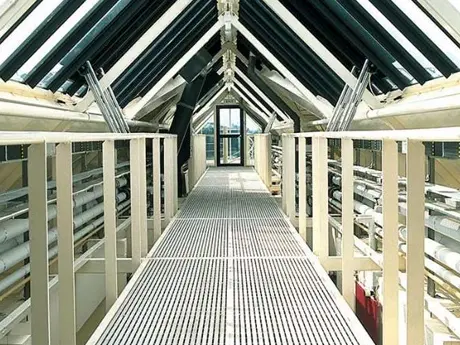

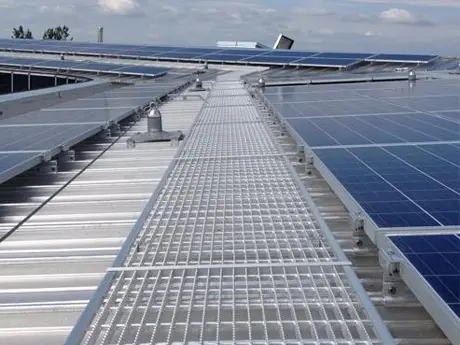

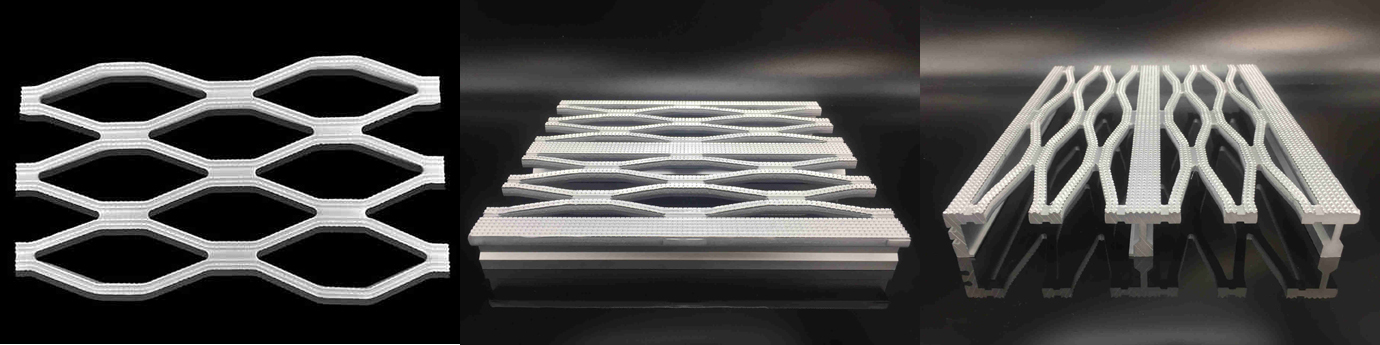

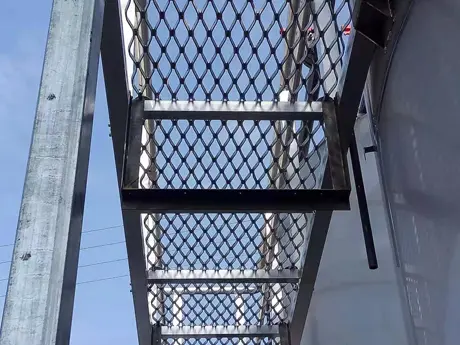

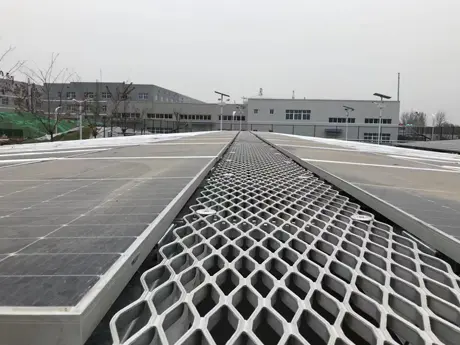

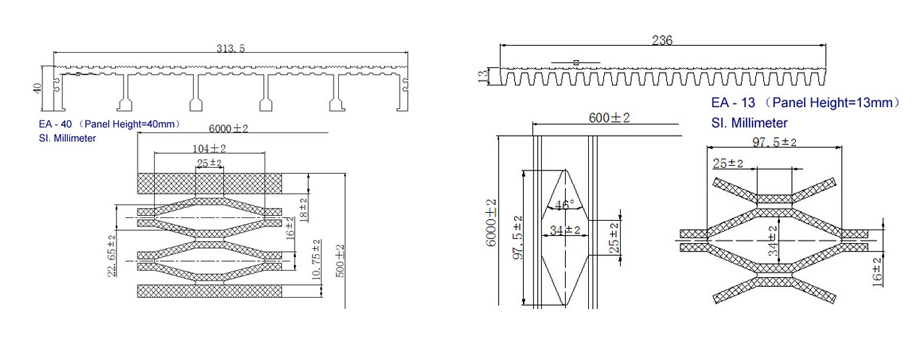

アルミニウム製歩道製品は、産業施設や商業施設で広く使用されており、OSHA安全基準および建築基準法に適合しています。アルミニウム製歩道は、天井から吊り下げたり、地上または建物に隣接して設置したり、建物の外壁に設置することができます。
| タイプ | レイアウト | スパン 500 |
スパン 600 |
スパン 700 |
スパン 800 |
スパン 900 |
スパン 1000 |
|||||||
| EWG13 |
シングルパネル | U | 4.70 | 2.70 | 1.50 | 0.80 | 0.60 | |||||||
| D | 2.50 | 3.00 | 3.50 | 4.00 | 4.50 | |||||||||
| EWG22 | シングルパネル | U | 9.40 | 6.30 | 4.20 | 2.90 | 2.10 | 1.40 | ||||||
| D | 2.50 | 3.00 | 3.50 | 4.00 | 4.50 | 4.90 | ||||||||
| EWG13 |
ダブルパネル | U | 6.60 | 3.80 | 2.10 | 1.10 | 0.80 | |||||||
| D | 2.50 | 3.00 | 3.50 | 4.00 | 4.50 | |||||||||
| EWG22 | ダブルパネル | U | 13.20 | 8.80 | 5.90 | 4.10 | 2.90 | 2.00 | ||||||
| D | 2.50 | 3.00 | 3.50 | 4.00 | 4.50 | 4.90 | ||||||||
| タイプ | レイアウト | スパン 750 |
スパン 900 |
スパン 1050 |
スパン 1200 |
スパン 1350 |
スパン 1500 |
スパン 1650 |
スパン 1800 |
スパン 1950 |
スパン 2100 |
スパン 2250 |
スパン 2400 |
|
| EWG30 | シングルパネル | U | 22.80 | 13.10 | 8.20 | 5.50 | 3.80 | 2.80 | 2.00 | 1.60 | 1.20 | 0.90 | 0.70 | 0.60 |
| D | 3.70 | 4.60 | 5.10 | 5.90 | 6.60 | 7.40 | 8.20 | 8.90 | 9.60 | 10.40 | 11.20 | 11.90 |
U＝等分布荷重（キロパスカル、KpaまたはKN/m²）
D＝最大たわみ（ミリメートル、mm）
ダブルパネルとは、2つのパネルを並べて設置することです
